affuteuse afc2

  • Auteur de la discussion laurent
  • Date de début
laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #1
bonjour

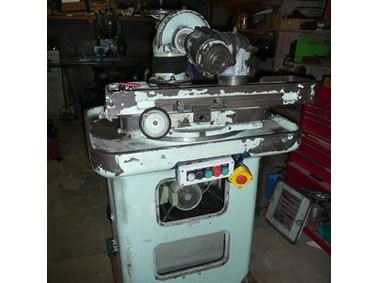

je viens d'acheter cette affuteuse astra chez mon ferrailleur 100 €
et je voudrais savoir quel type d'accessoire on peut monter

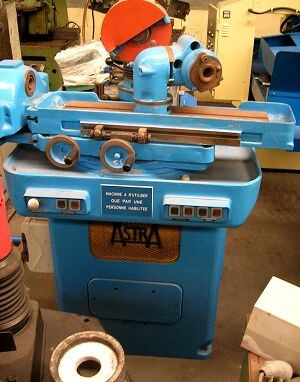

sur la photo de l'affuteuse peinte en bleu on voit un appareil fixer sur la table a gauche quel est sa fonction

merci

affuteuse astra afc2


demoniakteam
demoniakteam
Compagnon
17 Jan 2008
2 438
Doubs
Je ne sais pas te répondre, mais bonne affaire quand meme!

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #3
bonjour demoniakteam
merci je continue les recherches

Jesmic
Jesmic
Nouveau
31 Jan 2008
49
chartreuse
Hello !
Je ne connais pas du tout cette machine mais à priori pour l'appareil de gauche, je dirai soi un pas-à-pas soit un excentrique d'affutage...

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #5
bonjour Jesmic
merci pour ta réponse

valoris
valoris
Compagnon
21 Avr 2008
782
Bonsoir Laurent,

Je pense qu'il sagit d'un porte outil orientable en 3 axes et indexable. A l'origine il devait pouvoir recevoir au choix un mandrin porte forets ou un porte pinces pour outils à queues cilyndrique. Voir aussi la possibilité d'y adapter un étaux pour outils prismatiques.

Cordialement.

Valoris

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #7
bonsoir valoris
merci je pense aussi que ce dispositif peut servir à l'affutage des forets
mais vue la dimension de la bete peut etre qu'il est motorisé et dans ce cas pourquoi pour quel type d'affutage
à suivre je trouve aucune doc sur le net et je connais pas le fabricant ou le distributeur de ce materiel qui pourais eventuelement me fournir une doc
a+

valoris
valoris
Compagnon
21 Avr 2008
782
Effectivement cela ressemble au dispositif d'affutage de la partie hélicoïdale des fraises.

Valoris.

Productica
Productica
Nouveau
24 Juin 2008
27
Bonjour à tous,

J'ai une documentation sur une rectifieuse Astra, mais j'ignore quel modèle. Je fais une recherche dans les archives et je vous tiens au courant.

Cette machine est une affuteuse dite universelle, cad qu'elle permet l'affutage du bout et des lèvres des fraises et des forets.

Bel achat en tout cas.

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #10
bonjour Productica

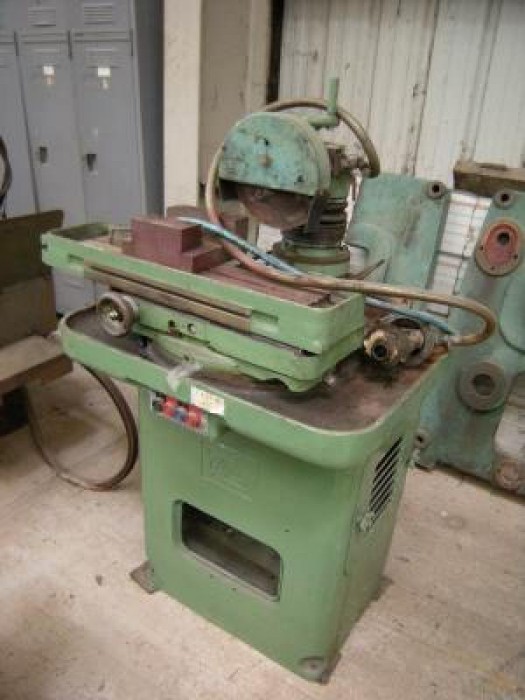

merci pour ta réponse j'ai vu sur un site de vente de machine outils d'occasion quelle pouvais servir de rectif plane voir photo
ca serais super que tu retrouve la doc
cordialement


G
gaston48
Compagnon
26 Fev 2008
9 610
59000
Bonsoir,
Le dispositif fixé en bout de table à gauche est certainement
un générateur d’hélice.
C’est une broche porte-outils qui tourne d’un certain angle en fonction
du déplacement de la table. L’angle est réglable par une barre
sinus située normalement sous ce dispositif.
Habituellement les hélices de fraise sont affûtées manuellement
avec un palpeur suiveur. On utilise la broche porte fraise multi
orientable situé au centre de la table configuré libre
de rotation (diviseur débrayé) ainsi que le déplacement de la table.
C’est deux mouvements doivent être parfaitement fluide et la table
est de ce fait exclusivement à billes ou à galets.
Certaines hélicoïdes ne supportent pas un palpeur : dentures multiples
de fraise d’ébauche, fraises mère de taillage d’engrenage etc
On utilise dans ce cas là le générateur d’hélice, c’est très longs à
régler et les fraises doivent avoir une grande précision de géométrie
d’hélice et de division, ce qui est le cas,seulement, des fraises modernes
affûtées sur des commandes numériques.
Toutes les affûteuses dites universelles ont des accessoires d’emploies
un peu similaires. Trouve la doc d’une machine de grande marque et
tu devineras facilement comment exploiter la tienne.
Enfin je n’ai malheureusement jamais connu de machine de type universelle
possédant un équipement spécifique pour affûter les forets ! elles ont
des tas de trucs pour les fraises scies, les générateurs de rayons etc
mais pour les forets, ce sont des machines spécifiques

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #12
bonsoir gaston48
merci pour toutes ses infos
cordialement

E
elliott
Compagnon
5 Nov 2006
905
Bonjour


C'est bien un générateur d'hélice

pour connaître l'angle d'hélice d'une fraise
on peu tangeanter à l'aide d'un comparateur à levier
sur l'arrete de coupe on règle l'angle sur le générateur
30° par exemple lors de la rotation hélicoïdale de la fraise la valeur
lue sur le pupitas restera figée si l'angle choisi est correct


Je dispose de la même machine si ton ferrailleur possède
par hasard une autre poupée porte outil pour l'affutage
de face n'hesitez pas à me contacter

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #14
bonjour elliott
merci pour l'info
pas de probleme je passe regulierement chez le ferrailleur si je trouve un autre diviseur je le prend et je te contact
cordialement

Productica
Productica
Nouveau
24 Juin 2008
27
Bonjour à tous,

@ Gaston48 : Affuteuse universelle VILAR-LASSEUR type 202 : affutage des forets avec le dispositif type PF5 (angle de dépouille à 5° non réglable). C'est donc possible d'affuter des forets avec une AU.

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #17
bonjour demoniakteam

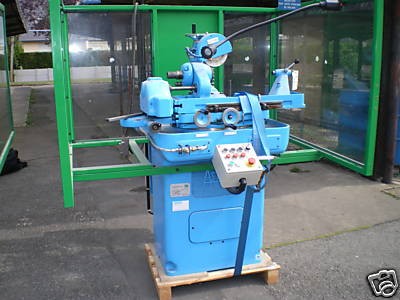

merci pour le lien la pour le coup on voit vraiment a quoi peut servir l'appareil situé sur la gauche de la machine et confirme ainsi toutes les réponses que j'ai eu sur se post merci a tous j'ai demander au vendeur si il avait une doc de sa machine

cordialement

source ebay cmvmeca

Productica
Productica
Nouveau
24 Juin 2008
27
Bonjour,

Suite à la consultation de mes archives, je dispose bien de la notice originale de l'affuteuse AFC2.

Maintenant, il faut que je trouve du temps pour la scanner, et avec le beau temps, je manque de motivation.

Quelles seraient les parties les plus urgentes ?

laurent
laurent
Apprenti
23 Déc 2007
124
Rouen normandie
  • Auteur de la discussion
  • #19
bonjour Productica
super je te comprends le beau temps c'est pas fait pour rester enfermé
bon les parties les "plus urgentes" serait d 'avoir les infos et des photos sur
le systeme que l'on fixe sur la tete d'affutage il y a deux rainures en T pour fixer un dispositif d'indexage pour l'affutage de profil des fraises
VOILA
CORDIALEMENT

E
elliott
Compagnon
5 Nov 2006
905
Productica a dit:
Bonjour,

Suite à la consultation de mes archives, je dispose bien de la notice originale de l'affuteuse AFC2.
Bonjour

Compte tenu que je dispose égalemment de cette machine
la doc m'intéresserais également :smileJap:

G
gaston48
Compagnon
26 Fev 2008
9 610
59000
Productica a dit:
Bonjour à tous,

@ Gaston48 : Affuteuse universelle VILAR-LASSEUR type 202 : affutage des forets avec le dispositif type PF5 (angle de dépouille à 5° non réglable). C'est donc possible d'affuter des forets avec une AU.
Bonsoir Productica oui il est en effet souvent proposé un accessoire spécifique,
mais alors très rustique, c’est un simple vé orientable avec une butée arrière
avec lequel ont fait un affûtage à 4 plans. En revanche pour faire un
vrais affûtage spiro-conique d’origine avec le foret maintenu dans un mandrin à 6 mors
très effilés là c’est le domaine de la machine dédié.
Si tu as un scan de l’accessoire dont tu parle, ça serait intéressant

HBX360
HBX360
Compagnon
29 Avr 2008
3 189
FR-07000 Ardèche
Bonsoir Productia,
Je viens de tomber par hasard sur ce forum, quelques mois plus tard il est vrai.
Ayant également une affuteuse ASTRA, je serais intéressé par la doc, su vous l'avez scannée.

Je vous laisse un MP avec mes coordonnées.

Bien cordialement

HBX360
HBX360
Compagnon
29 Avr 2008
3 189
FR-07000 Ardèche
Bonsoir Laurent,

J'aurais du y penser.

Merci pour votre réponse

Bien cordialement
