Projet de tour a métaux en cours

E

el patenteux

Compagnon

• 8 Avr 2024

• #241

Ici on voit le systeme de verouillage de la base,cette plaque fait 35x35cmx32mm,le systeme fonctionne vraiment bien en un quart de tour la base se bloque fermement.Le systeme fonctionne grace a une roue excentré de 1.2mm
La roue pousse sur une tige de 12mm carrée qui elle meme mets un pression sur une autre tige carrée qui elle n'est soudée qu'a une extrémité,le tout se serre sur une barre d'étiré a froid de 50x50mmmm parallele aux rails..



E

el patenteux

Compagnon

• 8 Avr 2024

• #242

Une vue sur l'ensemble des pieces du haut:



E

el patenteux

Compagnon

• 8 Avr 2024

• #243

Enfin voici ce que ca donne au final:
J'ai décider de faire le support en angle,ceci dans le but de pouvoir travailler au plus proche avec des pieces courte et au besoin de pouvoir le retourner pour faire des pieces tres longues,ont voit ici les 2 possibilitées:



E

el patenteux

Compagnon

• 8 Avr 2024

• #244

Jai ensuite réaliser des pointes pour aider a centrer le tout:



E

el patenteux

Compagnon

• 8 Avr 2024

• #245

Et quelques vidéos:



M

mpvue91

Compagnon

• 8 Avr 2024

• #246

Félicitations appuyées mais je n'ai jamais douté de ce que serait cette réalisation alors là faite entièrement à la maison connaissant ton professionnalisme dans d'autres domaines
IMPRESSIONNANT
BRAVO



A

Algone

Compagnon

• 8 Avr 2024

• #247

Beau boulot, c'est nickel
T'as mis que deux patins pour la poupée, ça suffit? Même si j'ai vu que ça repose sur le carré, ça bouge pas du tout?



E

el patenteux

Compagnon

• 8 Avr 2024

• #248

Je n'ai pas encore fait de mesures mais c'est vraiment impressionnant la rigidité que peut avoir ne serait-ce qu'une seul patin
monté sur son rail,meme avec un tel porte a faux et un tel poid j'ai beau forcé comme un dingue vers le haut ou vers le bas je ne sent
pas que ca bouge,le plateaux ne repose pas encore sur le rail central,me reste a faire un coussinet ajustable en hauteur que je vais
encastrer au cul de plaque de base,pour l'instant il y a un jeu d'environ 2mm.
La contre pointe en mt4 ainsi qu'un jeu de forets a centrer sont en route,j'aime beaucoup les produits Accusize,vraiment du bon matos pour le prix!!

Les projets a venir dans l'ordre de priorité:
-Changement de la carte pour une connue pour accepter un index signal,en ethernet.Le but étant de pouvoir faire des filets.
-Ajout du systeme de coolant.
-Voir la possibilité/nécessité de cloisonner le tour a la façon d'un vrai tour numérique.

Ce que j'aurais pu faire autrement:
Avec un peu de recul je ferais le passage au centre de la broche 55mm plutot que 37 (1 1/2'')



E

el patenteux

Compagnon

• 10 Mai 2024

• #249

Bonjour a tous,quelqu'un m'avait transmit un lien vers un site aliexpress qui fabriquent des soufflets sur mesure.
Je n'arrive pas a le retrouver,si qq1 a le lien ce serait bien apprécié!
Merçi!



A

Algone

Compagnon

• 10 Mai 2024

• #250

Tu as celui là ou celui là tout dépend la forme que tu cherche, il y en a aussi que pour les rails, comme ceux là.



E

el patenteux

Compagnon

• 8 Juin 2024

• #251

Bonjour a tous je suis a complété mon jeu d'échec et j'arrive au moment que je ne peux plus repoussé cad les cavaliers.
Toutes les autres pieces je les ai dessinner et fabriquer mais pour les cavaliers c'est pas mal plus compliquer.
Je compte les usinner avec mon router mais pour ca j'ai besoin d'un model et la je m'y perd un peu,plusieurs sites en proposent
plus ou moin bien fait et il faut un abonnement sur chaques sites,quel est votre endroit préféré pour élécharger des models 3d?
Gratuit ou a faible cout,simple a télécharger.



H

hazet

Compagnon

• 8 Juin 2024

• #252

Perso je vais sur Grabcad.
C'est gratuit. Je ne sais pas si tous les fichiers permettent l'usinage. C'est surtout pour récupérer des cotes pour réaliser des outils ou des machines



D

dh42

Compagnon

• 8 Juin 2024

• #253

Salut,

Je n'ai pas tout relu, je ne sais pas s'il donne les liens de téléchargement.

Pièces d'échecs à la CNC

Bonjour Sur le Net, j'avais trouvé un kit d'usinage de pièces d'échecs. Mais le dessin utilisait des formes avec des angles assez vifs. Il fallait au moins une

www.metabricoleur.com

un mec doué


++
David



E

el patenteux

Compagnon

• 12 Juin 2024

• #254

C'est carrément un artiste!
Ca donne de l'inspiration,merçi.



E

el patenteux

Compagnon

• 30 Juin 2024

• #255

Bonjours a tous,je viens de complété la fabrication de mes pieces d'échec en alu.(Les cavaliers ont été un bon challenge)
Maintenant j'aimerais faire de l'électroplacage de cuivre sur la moitié des pieces pour bien les distinguer.
J'ai vu toutes sortes de vidéos et de techniques différentes j'ai tester quelque peu,me suis acheter une vrai petite alimentation d'édié,avec un jeu de 3 plaquettes de métaux pur dédier a cet usage(cuivre ,zinc,et une de nickel.)Je me suis fait des bains a base de vinaigre et de sel
qui semblent bon puisqu'il on effectivement pris la bonne couleur assez rapidement,vert pour le nickel et bleu pour le cuivre.
Tester de cuivré directement ne fonctionne pas du tout car bien qu'il se produise un dépot de cuivre sur la piece celui ci n'adhere aucunement.(je m'en doutais)Testé en passant par une étape de nickelage avant cuivrage et la il commence a se passer quelque chose
mais rien de bien prometteur.La piece devient poreuse et pas tres jolie apres nickelage qui n'est que partiel.
Tout de meme tester de cuivré la dessus et c'est beurk,ca ressemble plus a de la rouille.......qui ne tient pas vraiment bien et impossible a polir.
Je n'ai malheureusement pas de photo pour l'instant,je vais en mettre sous peu.
Si qq1 a un bon truc simple qui fonctionne je serais prenneur car j'usqu'a présent l'électroplacage sur de l'alu ca me semble
pas mal compliqué,voir impossible pour un amateur?



A

Algone

Compagnon

• 30 Juin 2024

• #256

De souvenir il te faut faire un bain d'eau distillée avec du sulfate de cuivre.



M

mpvue91

Compagnon

• 30 Juin 2024

• #257

Je pense qu'il est impossible de faire un dépôt par électrolyse sur de l'alu. L'alu est tellement avide d'oxygène qu'il doit s'oxyder en surface et l'alumine est un isolant. Pour teinter des pièces en alu il faut faire une anodisation de cet alu (certains alliages sont plus difficiles à recevoir cette anodisation) puis faire une teinture type teinture des fibres des tissus. C'est ainsi que l'on obtient en particulier la couleur noire des radiateurs des semiconducteurs.



A

Algone

Compagnon

• 30 Juin 2024

• #258

Ah oui j'avais zappé que c'était de l'alu, oui autant anodiser.
Pour avoir pas mal anodisé de pièce alu, je te conseille les teintures IDEAL elles sont bon marché et fonctionnent très très bien.
Si tu veux plus d'infos envoie moi un mp



E

el patenteux

Compagnon

• 15 Juil 2024

• #259

Salut les gars,désolé pour le délai.le temps me manque un peu ces temps-ci.
Ouais j'avais penser a l'anodisation comme plan B,ca risque fort probablement d'en venir a ça.
Je vais t'écrire sous peu Algone des que je serai prets a my remettre.
Merci beaucoup pour vos éclaircissements!!



E

el patenteux

Compagnon

• 5 Mai 2025

• #260

Bonjour a tous.
Petit souci ces temps-ci avec mon alimentation dc 90v.
La premiere a rendu l'ame,commande une autre elle n'est jammais arrivé et a quand meme été facturé et la transaction est coché comme
complété sur ali(je n'ai jammais rien coché de tel)donc impossible de faire un recours.qu'a cela ne tienne j'en ai commander une autre
cette fois sur amazoune je l'installe tout fonctionne bien,parfait!!
tout a l'heure je viens pour utiliser le tour........l'alimentation a encore flanché,elle ne sort plus que entre 16 et 12v.
Putain de merde y'en a marre de ces cochonneries d'alimention a découpage chinoise,ca n'a aucune fiabilité!
Mes drivers peuvent aussi etre alimenter en ac(max70v) alors je cherche un transfo 120v-65v ac mais ce que je trouve me semble rikiki en terme de puissance......genre 20w.
Alors si vous avez des solutions a me proposer ca serait bien apprécié!!
Merci



M

mpvue91

Compagnon

• 5 Mai 2025

• #261

Cela a été écrit des dizaines de fois sur ce forum que c'est une connerie d'alimenter les drivers de moteurs PàP avec une alim à découpage et si tes drivers acceptent directement le courant alternatif cela est une double connerie.
Il faut savoir de quelle puissance as-tu besoin et acheter un simple transfo sur le marché des fournisseurs professionnels au Québec



A

Algone

Compagnon

• 5 Mai 2025

• #262

Pour le transfo je pense qu'il te faut trouver une boite qui les fait sur mesure, en espagne il y a ce site je doute que les frais de port pour le Quebec soit intéressant mais ça te donne une idée du prix en fonction des VA.
Pour ton histoire, j'ai eu récemment un soucis électrique, le ventilo tri de mon servo broche ne tournait pas toujours (alors que le servo lui fonctionnait bien), j'ai cru qu'il avait pris un coup, puis le transfo tri faisait des bruits, j'ai cru aussi que ce dernier avait rendu l'âme, j'avais deux phases à 200v(normal pour mon cas) et une à 150v, au final, le fautif c'était le gros sectionneur général de l'armoire de la CNC de 100A qu'était défectueux, il venait de chez AE, il avait de bons retours, je l'avais surdimenssionné pour être peinard mais c'était bon, je l'ai remplacé par un Legrand de 32A, tout fonctionne à merveille. Si ça peut t'aider.



S

Squal112

Compagnon

• 5 Mai 2025

• #263

Cramer 3 alimentations à découpage en si peu de temps si elles sont correctement dimensionnées au départ, c'est quand même très surprenant...
Un problème de cablage ou autre serait à investiguer je pense.
Les différentes alimentations à découpage que j'utilise (12V, 24V, 60V) fonctionnent parfaitement depuis plusieurs années à raison pour certaines de nombreuses dizaines d'heures hebdomadaires.



E

el patenteux

Compagnon

• 6 Mai 2025

• #264

Eh bien la premiere a cramer toute seule,le tour fonctionnait depuis plus d'un an avec ce branchement.
J'ai simplement remplacer et tout fonctionnait bien a nouveau alors je vois difficilement ce qui aurait été mal brancher.
quelques jours plus tard j'essai de m'en servir et ca ne fonctionne plus.
Sur mon autre cn il m'est arriver que 2 alimentations lache,les 2 autres fonctionne depuis plus de 10ans.....
Pour au moin l'une d'entre elle il sagissait simplement du petit potentiometre qui fait defaut car juste a toucher avec tournevis et le courant revient.Dans ce cas ci ca ne veut pas le faire.
Alors ma question bete,comment compte-t-on les VA?
J'ai besoin de 65-70V AC et la louche 1000w devrait suffire pour mes 2 drivers hb860h,? celles que j'avais en dc étaient donner pour 1000w,ils ont fait défaut alors que la machine était brancher mais a l'arret dans les 2 cas.



S

Squal112

Compagnon

• 6 Mai 2025

• #265

L'alimentation dépend de la consommation max des moteurs, pas uniquement des drivers.
HB860H : Intensité maxi de sortie 8.2A

Sauf que tes moteurs ne seront jamais à Pmax en même temps.
Comme un Nema34 de 12.5.m, c'est donné pour 6A max.
Avec 2 moteurs de ce type, on obtient : 70 x (2 x 6) = 840VA



M

mpvue91

Compagnon

• 7 Mai 2025

• #266

Tout ce qu'il faut savoir dans le domaine des moteurs PàP est sur ce site d'un fabricant SERIEUX dont ceci :

https://www.geckodrive.com/support/power-supply-basics/



E

el patenteux

Compagnon

• 7 Mai 2025

• #267

Donc VA et watts sont la meme chose (inetnsité x tension)?
Si c'est bien ça alors en fesant le calcul pour du dc,mes moteurs sont donner pour 6A chacun donc
90V x 12A=1080 W.
La premiere alimentation (qui venait de Ali),celle qui a durer plus d'un an était donner pour 1200w.
La 2 e (celle qui vient de amazon) qui est identique a la premiere était donner pour 1000w.
Ce qui expliquerait le pourquoi elle aurait été tres limitte.
Mais de la a flancher aussi vite alors que la machine est a l'arret!?

Bon maintenant revenons au AC,serait-il préférable de laisser une marge et de choisir par exemple un 65V pour éviter de dépasser le
Vmax des drivers?
En terme de puissance 1KVA me semble etre l'idéal?
Maitenant je vois qu'il y a toute sorte de model,carré,rond..........jy connais rien?
En tout cas,j'ai bien hate que ca refonctionne de nouveau et cette fois-ci de façon fiablej'ai quelques pieces a faire.
Je vais aussi apporter des améliorations au boitier (capote) qui protege l'électronique et englobe le tout,c'est un peu mal commode a retirer lors de soucis avec l'électronique,je vais pratiquer une ouverture sur charniere vis a vis l'é;ectronique.
Si vous avez des suggestions elles sont les bienvenues,le temps me manque un peu pour fouiller le grand internet,c'est facile dy perde des soirées entieres sans avoir trouver ce qu'on cherchait.
Merci a vous tous!



A

Algone

Compagnon

• 7 Mai 2025

• #268

Maintenant que tu parles de protection du coffret électrique, ça me fait penser que sur ma première CNC la seule alim que j'ai cramé c'est un copeau d'alu qui s'était fait aspirer par le ventilo et qui s'est retrouvé entre le circuit et la coque alu a l'intérieur de l'alim, pas besoin de t'expliquer la suite



E

el patenteux

Compagnon

• 9 Mai 2025

• #269

Je cherche toujours,je me doutais bien que ce serait compliquer s trouver.
240 ou 120v a 65v 1kva,c'est chiffres sont tout simples mais tenter de trouver quelque chose qui correspond est pire que de chercher une aiguille dans une botte de foin.Bien des téléphones et bien des heures passer achercher sur internet et toujours rien de probant.
Je désespere...



S

Squal112

Compagnon

• 9 Mai 2025

• #270

Pourtant ce n'est pas bien compliqué à trouver...
En moins d'une minute de recherche :

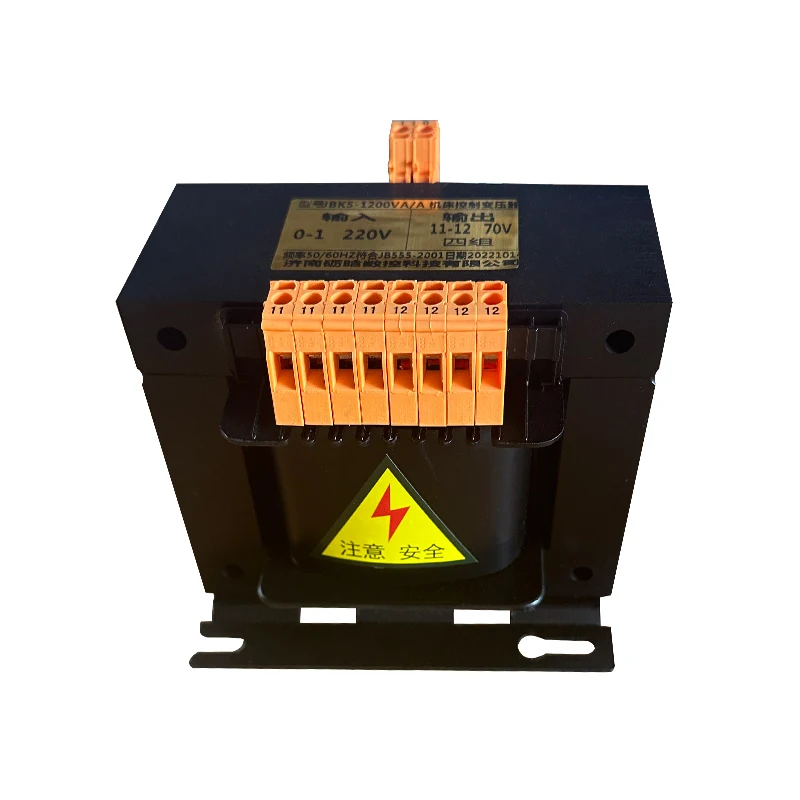

https://www.omc-stepperonline.com/fr/transformateur-de-commande-carre-monophase-1-000va-220vac-a-4-x-70vac-50-60hz-tr1000-a70-a220

Jbk5 800va 220v 50/60hz 70v Single Phase Electrical Transformer Power Electric Machine Tool Control Transformer - Buy Jbk5 Transformer Machine Tool Control Transformer transformer Single-phase 5a Jbk5 Machine Tool Control Transformer Jbk5 Machine Too

Jbk5 800va 220v 50/60hz 70v Single Phase Electrical Transformer Power Electric Machine Tool Control Transformer - Buy Jbk5 Transformer Machine Tool Control Transformer transformer Single-phase 5a Jbk5 Machine Tool Control Transformer Jbk5 Machine Tool Control Transformer 220v 12v Dc Din Rail...

www.alibaba.com

https://www.alibaba.com/product-detail/7000w-110v-220v-to-70v-60v_1601284584737.html

1000va Power Transformer 220v 12v Transformer Bk(bkc) Series Control Transformer - Buy Power Transformer 220v 12v Transformer 120v Ac To 24v Dc Transformer Product on Alibaba.com

1000va Power Transformer 220v 12v Transformer Bk(bkc) Series Control Transformer - Buy Power Transformer 220v 12v Transformer 120v Ac To 24v Dc Transformer Product on Alibaba.com

www.alibaba.com

Amazon.com

Pour les liens Alibaba, un message au vendeur pour leur demander un modèle avec les specifications dont tu as besoin, en moins de 48h tu auras ton devis, et avec une expedition Express en moins de 10jours c'est chez toi...
