Général Plaquettes, sans porte-plaquette

[gaston83]

Bonjour à tous...

J'ai ça.. mais je ne trouve pas quel type de porte plaquette il me faut !



[actm]

salut je sais pas... mais pour info j ai récupérer un lot de plaquettes en 21 ou 22 le corps du porte plaquette est en 32 de section . c est gros.



[Dodore]

Est ce que la plaquette a des « dépouilles »
Pour vérifier : tu pose la plaquette à plat et les côtés sont parallèles ( mêmes dimensions en haut et en bas ) ou bien légèrement plus petite en bas



[gaston83]

Une autre photo.. sur un coté il y a l'inscription STe Z100



[Dodore]

Apparement elles sont réversibles ( même forme des deux coté )
Tu a ici un lien
plaquettes carbure , possible?'
https://www.usinages.com/threads/un...plaquettes-carbure-possible.7069/post-1851626

Réponse # 24 qui explique comment trouver les plaquettes et porte plaquette correspondant



[Mcar]

vraisemblablement c'est une plaquette du type TCMT
ensuite pour le 5eme caractère il faudrait connaitre la longueur de l'arrête car 20 mm c'est pas normé, c'est 19 ou 22
regarde le diamètre du trou qui doit corroborer avec la longueur

pour le 6eme caractère il faut être plus précis dans l'epaisseur de la plaquette car environ 5 mm , pas de bol c'est pil poil au milieu de la norme c'est 4,76mm ou 5,56mm voir là

avec ces deux caractères manquants tu seras capable de trouver la désignation du PO



[rabotnuc]

plaquettes à coupe "négative"



[coredump]

C'est une plaquette négative (les positives ne sont pas réversibles). Donc porte outil pour plaquette TNMG



[gaston83]



[gaston83]

Ma tourelle accepte des portes outils de 16mm d'épaisseur. Donc d'après les photos ci dessus, il me faudrait un porte outil de 20 mm de large sur 16 mm d'épaisseur max.



[Dodore]

Ta plaquette c’est peut être une TNMG 20 04 rr
Le rr c’est le rayon de pointe soit 04 ; 08 ; 16 par contre la forme du brise copeau ( la gorge) est très spéciale et correspond à un fabricant bien défini
Je reviens pour le porte plaquette
Le porte plaquette
P T Q N Y
La lettres Q correspond à un choix d’angle de direction
La lettre Y correspond à un choix de sens de coupe droite ou gauche ( R ou L voir le lien )
Pour les dimensions du manche c’est souvent du carré , à toi de le fraiser à petite vitesse si tu a des fraises en acier rapide ou bien avec un carbure



[gaston83]

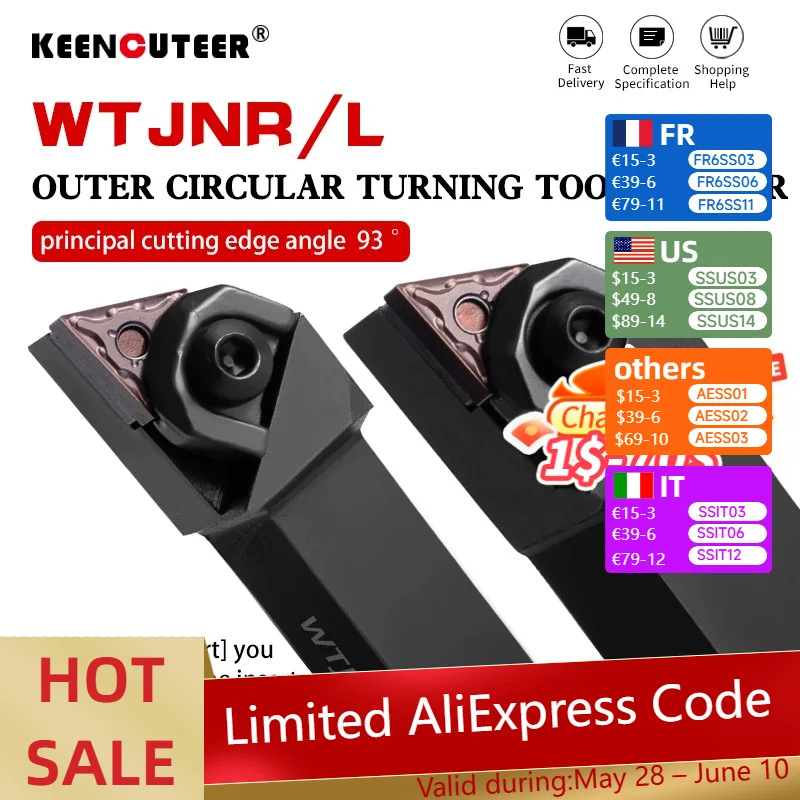

Donc ceci ferait l'affaire en WTJNR1616H16

4.54⬠71% de réduction|1 Pcs Wtjnr202k16 Wtjnr 1616h16 Wtjnr2525m16 Porte - Outils En Carbure Tnmg Outil De Tournage Nc Acier Inoxydable Aluminium Outil De Coupe Outils De Tournage Metal Porte Outil Tour - Outil De Tournage - AliExpress

Achetez malin, vivez mieux! Aliexpress.com

fr.aliexpress.com



[Dodore]

Dans les normalisation ( voir le lien) la lettre W n’existe pas c’est une appellation maison ..mais ça peut marcher
Une image



[coredump]

Donc ceci ferait l'affaire en WTJNR1616H16

4.54⬠71% de réduction|1 Pcs Wtjnr202k16 Wtjnr 1616h16 Wtjnr2525m16 Porte - Outils En Carbure Tnmg Outil De Tournage Nc Acier Inoxydable Aluminium Outil De Coupe Outils De Tournage Metal Porte Outil Tour - Outil De Tournage - AliExpress

Achetez malin, vivez mieux! Aliexpress.com

fr.aliexpress.com

C'est pour une plaquette de 16, donc inadapté.



[gaston83]

Donc il me faudrait celui la... WTJNR2020K16



[coredump]

WTJNR1616K20 plutôt, le 2020 c'est le corps d'outil. La taille de plaquette est a la fin.
Tu risque fort d'avoir du mal a trouver chez les chinois, ils ont tendance à faire que ce qui se vend le plus.



[gaston83]

Ha , exact...



[MB-meca]

Bonjour,
Je confirme la plaquettes est bien une TNMG 20.
j'utilise ce type de plaquette.



[gaston83]

Bonjour,
Je confirme la plaquettes est bien une TNMG 20.
j'utilise ce type de plaquette.

Ha ... ok sur quel porte plaquette ?



[MB-meca]

Ha ... ok sur quel porte plaquette ?

Voici un liens par exemple de chez Hoffman

Il suffit dâacheter Porte-outils à bride droite | Hoffmann Group

Porte-outils à bride droite à commander sur l’eShop Hoffmann Group : ✓ Conseils personnalisés ✓ Sélection des produits phares

www.hoffmann-group.com

Moi je l'utilise en plaquette de 16.



[lefab63]

ce doit être une TNMG de 22 la cote L est donné de cette manière, vous ne trouverez pas d'outils en carré de 20
