Général DEVALIERE H130C - Filetage nez broche

[FC87]

Bonsoir, je suis a la recherche du type de vis qui sont derrière le nez de broche, les 6 vis tête fendu. Comme représenté sur la photo (PS: desolé et merci a pierreLG pour la photo!!) J'ai commandé des vis #10 TCB UNC = échec ! ensuite en UNF encore échec ( et ce n'est pas du métrique !!) du coup je pensais a du whitworth en 3/16" ou 2BA .
Si quelqu'un connais je suis preneur. merci d'avance.



[g0b]

C'est probablement du métrique, mais en ancien pas SI



[midodiy]

Je ne vois pas de quelle vis tu parles!
Fais une photo...
Chez Devalliere, tout en SI sauf les vis du camlook qui sont aux standard américain.



[crapulatos]

Comme d'hab, faut bien regarder la doc ...

Le plan de la poupée est ici

https://www.etmoteur.fr/medias/atelier/images/atelier_devalliere_doc_plan_17002200_h140_poupee_de_tour.pdf

Le dessin de la poupée indique VIS CHI 5L25

On pourrait imaginer des vis de type Chicago diam=5 L=25
Mais effectivement ça peut être du SI

Pour du diamètre 5

• pas ISO = 0.8
• pas SI = 0.9

E.T.



[le grand 63]

Bonjour c’est des vis tete fraisée de 5 x 90 (SI)



[midodiy]

Cher Crapulatos,
Notre amis cherche pour un h130c, tu proposes de la doc du h140e...



[crapulatos]

Certes, mais ça ne doit pas être si loin

E.T.



[FC87]

Bonjour a tous, et merci beaucoup car se sont bien des vis de 5 au pas de 0.9 ! mais le soucis maintenant : c'est pour les trouver ... Car j'ai une filière "du camion" dont j'ai moyennement confiance.



[le grand 63]

bonjour @FC87 il ne te reste plus qu'a les faire avec une bonne filière ou a l'outil au tour

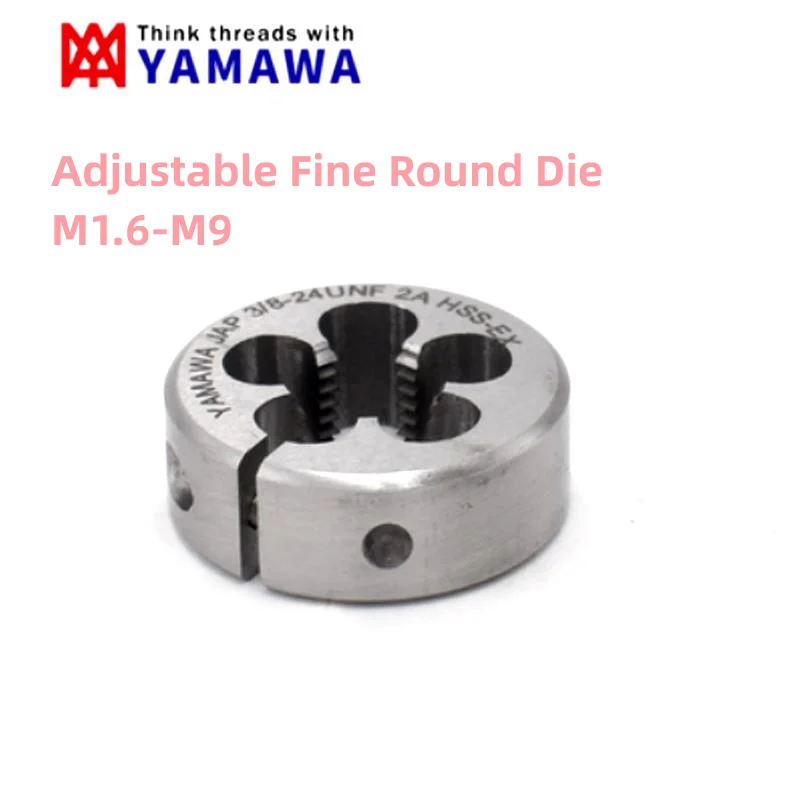

Matrices de filetage de vis HSSE MeaccelerAR-DFine, filetage rond, M1.6, M1.8, M2, M2.2, M2.5, Mwarric M3, M3.5 figuré, M4.5, M5, M5.5, M6, M7, M8, M9, 1 pièce - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

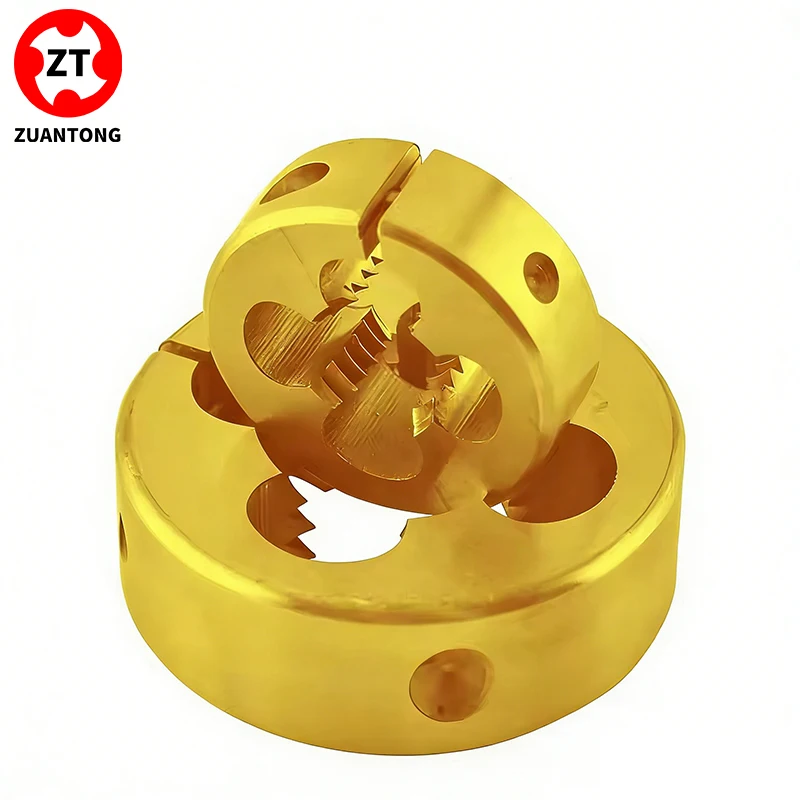

ZUANTONG HSSE AR-D Matrices de filetage rondes en acier au carbone avec revêtement en étain pour filetage fin M1.6M1.8M2M2.2M2.5M2.6M3 M3.5 M4 M4.5 M5 M5.5 M6 M7 M8 M9

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com



[champimatic]

se sont bien des vis de 5 au pas de 0.9

Qelle type de tête ? car en cherchant dans mon fourbi j'en ai des tonnes que j'ai mis des heures à trier et à ranger, je pourrais avoir ce que tu cherches, en revanche elles sont en laiton. avis au amateurs si besoin.....



[FC87]

Qelle type de tête ? car en cherchant dans mon fourbi j'en ai des tonnes que j'ai mis des heures à trier et à ranger, je pourrais avoir ce que tu cherches, en revanche elles sont en laiton. avis au amateurs si besoin.....

de base se sont des têtes cylindrique fendu en acier, j'ai peur du manque de résistance du laiton ! mais merci beaucoup de l'offre !!



[riodac]

bonjour. pouvons passer les supports des vis en M6 pour simplifier la réparation ou en faire de nouvelles avec du stub



[FC87]

Je me suis fait avoir en suivant un tutoriel de démontage de la broche, car sur mon H130C le joint spy est sur un écrou vissé voir photo. Du coup en tirant pour extraire la broche j'ai coupé les 6 vis ... sans rien casser d'autre



[Vieulapin]

Je peux te proposer 6 vis comme celles-ci, en acier zingué, longueur 25 mm, mais la tête n'est pas vraiment cylindrique. Si elles te conviennent, donne-moi ton adresse en MP.
