tète a aléser avec un cône étrange

[slk]

Bonjour, je possède une tête a aléser avec un cône sa40 mais le bout est fileté.

Il y a comme référence UBS GR1 donc je suppose que c'est une SCHMID.
Ca a l'air d'une tête de qualité mais je désirerais l'adapter en SA30, delà est t'il possible?



[kiki86]

bonjour
la partie filetée est elle amovible ?



[Bbr]

Bonjour,

Il y a de fortes chances que ce soit un cône SA40 pour une Deckel (filetage S20 il me semble).

Cordialement,
Bertrand



[slk]

la partie filetée n'est pas amovible



[Dodore]

Peut être aveec des dimensions
grand diamètre
petit diamètre
longueur
ce serait plus facile à définir



[slk]

Je vais mesurer



[Dodore]

la partie filetée n'est pas amovible

Peut être, mais ce serrait assez spéciale , en générale c’est en deux morceaux



[Vergobretos]

Oui SA40 et S20x2 pour deckel !
Slts



[slk]

le filetage fait 20 de diamètre et 26 de long et 6 filets au cm



[Bbr]

Re,

le filetage fait 20 de diamètre et 26 de long et 6 filets au cm

6 filets/cm tu veux dire 5 creux ?
Dans ce cas le pas serait de 2 ce qui correspond à du Deckel.
Ce n'est pas un filet triangulaire à 60°, c'est un filet en dent de scie (filet d'artillerie).

Cordialement,
Bertrand



[slk]

non 6 sommets et effectivement ça ressemble a une de de scie.
Si effectivement c'est pour une deckel je vais devoir la passer en estimation pour ensuite la vendre.
C'est dommage car elle a l'air super



[Bbr]

6 sommets avec le premier sur le 0cm et le 6ème sur le 1cm ?

Regarde si le cône n'est pas démontable pour le remplacer par un SA40 DIN 2080 par exemple ou même un autre type d'attachement.

Cordialement,
Bertrand



[slk]

6 sommets avec le premier sur le 0cm et le 6ème sur le 1cm ?

oui c'est ça.
Démontable je pense a 90% que oui mais ma fraiseuse est en sa30



[Bbr]

Donc c'est bien un pas de 2 (10 divisé par 5 intervalles).

Si le cône est démontable, tu le remplaces par un SA30 pour être compatible avec ta machine, donc d'un côté SA30 standard et de l'autre la même chose que ce qui est dans la tête actuellement et que tu ne verras qu'une fois le cône actuel démonté.

Cordialement,
Bertrand



[Vergobretos]

Hello,

Si le cône est démontable, tu le remplaces par un SA30

Je crois que ces queues sont vissées alors avant de retrouver le bon filetage d'un SA 30 qui s'adapte sur le corps de la tête à aléser...
slts



[Dodore]

Oui bien sûr
mais on peut aussi , dans la mesure du possible
soit en fabriquer un , soit, mais il faudrait qu’il ne soit pas tremper, prendre un porte fraise et le retoucher



[slk]

Je pense que c'est vissé



[yeti8360]

Bonjour,
On vient justement de rentrer une fraiseuse Maho MH 700. Elle a aussi le même attachement mais en SA 40. La tirette est vissée. On a pu en commander ici: https://www.hoffmann-group.com/BE/f...ls/Tirette-spéciale-S20x2/p/308800-40?tId=674



[serge 91]

Bonjour,
D'abord séparer le cône de la tete pour voir les dimensions du filetage...
A moins qu'il soit "extraordinaire", monter un SA30 à la place ne doit pas poser de problèmes.
Ne pas se prendre la tete sur le 'faux-rond", c'est le principe d'une tete à aléser que d’être désaxée...



[slk]

Bonjour,
On vient justement de rentrer une fraiseuse Maho MH 700. Elle a aussi le même attachement mais en SA 40. La tirette est vissée. On a pu en commander ici: https://www.hoffmann-group.com/BE/fr/goeddesprl/Accessoires-machines/Porte-outils/Tirette-spéciale-S20x2/p/308800-40?tId=674

Super lien mais la tirette n'est pas démontable.
@serge91 faut voir le prix



[serge 91]

faut voir le prix

Normalement, un Sa30 coûte pas bien cher par rapport à une tete à aléser...



[slk]

J'ai une autre tete a aleser en sa40 mais pour un cône en sa30 c'est quand même 150 euros



[serge 91]

pour un cône en sa30 c'est quand même 150 euros

On se comprend pas...
Je parle du prix d'un cône seul en remplacement du SA40 monté sur la tete.

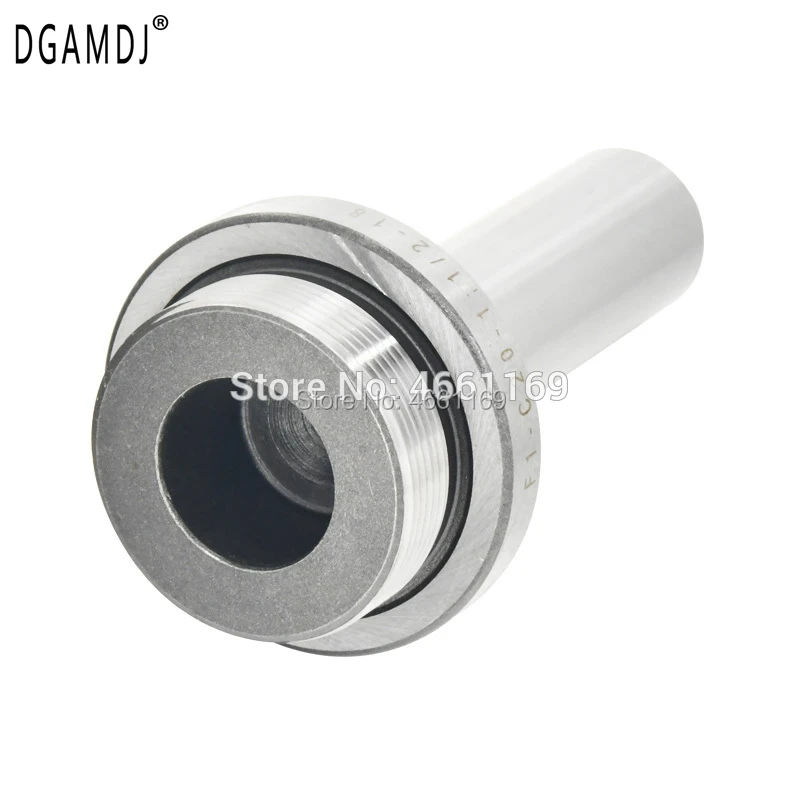

16.9€ |Tête d'alésage F1, poignée de connexion MT2 MT3 MT4 C20 C25, filetage de connexion M16 M12, 1 1/2 " 18UNF | AliExpress

Achetez malin, vivez mieux! Aliexpress.com

fr.aliexpress.com



[Dodore]

Oui la tête complète mais si tu cherches uniquement « cône sa30 »
on trouve par exemple

SA30 (ISO30) arbre pour mandrins à M20x2,5 cône et M12 filetage pour tirette - 29.20€ : Kutlu Deutschland GmbH

Forets et autres outils de coupe boutique en ligne SA30 (ISO30) arbre pour mandrins à M20x2,5 cône et M12 filetage pour tirette - Queue de l'outil: SA30 Cône: M20 x 2,5 Serrage fil: M12 x 1.75

www.bohrer-onlineshop.de

ou bien

exmachina-shop.fr



[slk]

Pour mon autre tête a aléser c'est cher, je vais faire une photo pour monter.
Je vais essayer de démonter la tête UBS pour voir



[yeti8360]

Oui ce que j'ai proposé, c'est pour pouvoir acheter un cone SA 30 normal (par exemple https://ecatalog.hoffmann-group.com...ra_BE_BEE/catalogs/&catalog=90000001#page_744) et y adapter la tirette adéquate.
