Général palier sur tourelle

[dudu.13]

bonjour

afin de pouvoir realiser de petits fraisages genre rainures de clavette sur un arbre ,
j'aimerai me bricoler un palier sur la tourelle avec un mandrin ou pince amené par une perceuse ,
( je pense qu'avec une perceuse fixée directement ça serait moins preçis)
l'idée serait peut etre de recuperer une colonne de perceuse
il y aurait déjà le tube a crémaillère avec roulements (palier )
et son arbre fileté pour y monter un mandrin
il ne resterait qu'à y souder un bout de gros fer plat
pour tenir le truc dans la tourelle ( à hauteur de centre bien sur )
donc si vous avez des idées ou des photos de vos montages ?
merci d'avance
à moins que ça existe tout fait ?
mais je ne sais quoi chercher ? ni comment s'appellerait ce montage ?
merci de votre aide



[blondin21]

Bonjour,
Quel est le modèle de ton tour?
Ma machine est un emco compact 8 et il existait en option ce qui s'appelle une colonne de fraisage à fixer à l'arrière du banc.
Bonne journée.
Julien.



[dudu.13]

bonjour
c'est un vieux tour a courroie
je lui avait fait une équerre de fraisage
mais ce n'est pas pareil
merci



[copeaudacier]

Bonjour

Tu as raison pour la perceuse en direct. Mais ce n'est pas tant la precision que la tenue des roulements. Une perceuse c'est conçu pour des efforts axiaux uniquement.

Il y a beaucoup d'asiatiques et d'africains qui ont posté des videos sur Internet où on voit differents montages. Mots clés : "cut keyway with lathe".

Moi je privilegierais plutôt un montage a rouleaux cylindriques à l'avant et 2 roulements à rouleaux coniques en opposition à l'arrière.

En tout cas pas une broche de perceuse qui n'est pas faite pour ça.



[PUSSY]

En ayant une équerre de fraisage tu as la possibilité de tenir ton arbre dans un étau et d'usiner la rainure avec le transversal, un fraise montée dans la broche;
Pour travailler "au centre", tu poses l'équerre à 90° et tu centres le bout de l'arbre avec un pupitas fixé sur le mandrin.



[DavidH]

Bonjour,
tu penses "appareil à fraiser"

www.usinages.com/threads/appareil-a-fraiser-schaublin-102.151122/



[dudu.13]

oui
j'ai bien noté vos remarques !
merci à tous



[midodiy]

Regarde ce que j’ai fait, les 2 dernière photos du post

M

Posté dans la discussion 'Porte-outils SERONA - Amelioration et fabrication'

14 Oct 2024

La collection de P.O. s'agrandit. Jusque là, j'avais fait le logement de l'outil au milieu du P.O. Il ne fallait pas que l'outil fasse plus de 18mm de hauteur de pointe. J'en ai refait 3 en baissant le logement pour des outils de 20mm.
A gauche, un ancien symétrique et les 3 nouveaux

3 nouveaux porte lame, j'ai essayé d'être à fleur lame/P.O. donc un P.O. pour lame de 2mm, un pour lame 3mm et pour lame 4mm

Enfin pour faire de petits fraisage (pas encore servi) mais je me demande si bien utile...

• midodiy

•
•



[dudu.13]

bonjour
oui voilà
c'est tout à fait ce que je pensais faire !
mais avec un gros fer plat soudé sur le côté car j'ai une tourelle classique
merci



[midodiy]

J'ai acheté un C16-ER20-150 donc tige diamètre 16mm.

Q. Tjb 0.008mm ER tige D'extension C8 C10 C12 C16 C20 C25 C32 ER8 ER11 ER16 ER20 ER25 ER32 ER Collet Mandrin CNC Fraisage Allonger Outil - AliExpress 202216001

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

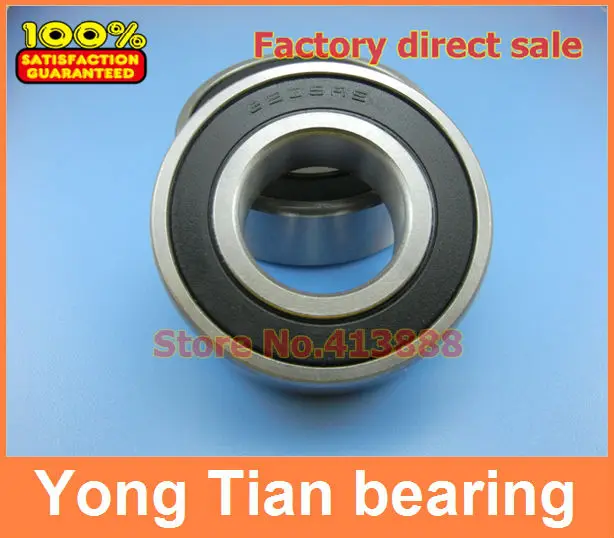

Et 2 roulements 16mm interieur (pas courant)

Roulements à billes NBZH Bearing 16mm, 6202-16, 2RS 6202/16-2RS 6202, 16X35X11mm, CNC, Moteurs, Machines, AUTO 16*35*11

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com



[dudu.13]

merci
sinon comment as tu calé ton jeu axial ?



[midodiy]

Le bout de l’er20 a été fileté à M16x1 pour visser un écrou de réglage de jeu puis réduction à diamètre 13 pour le mandrin de la perçeuse.



[Papy54]

Un peu plus compliqué, et disposant d'un bloc d'alu j'ai usiné une "tourelle" avec un cône CM2 qui permet de porter les outils de ma petite fraiseuse



[dudu.13]

beau travail
bravo



[dudu.13]

J'ai acheté un C16-ER20-150 donc tige diamètre 16mm.

Q. Tjb 0.008mm ER tige D'extension C8 C10 C12 C16 C20 C25 C32 ER8 ER11 ER16 ER20 ER25 ER32 ER Collet Mandrin CNC Fraisage Allonger Outil - AliExpress 202216001

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

Et 2 roulements 16mm interieur (pas courant)

Roulements à billes NBZH Bearing 16mm, 6202-16, 2RS 6202/16-2RS 6202, 16X35X11mm, CNC, Moteurs, Machines, AUTO 16*35*11

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

re
ça fait un moment que je consulte ton site ,
je n'ai pas bien compris !
s'il y a des pinces interchangeables ?
ou si c'est comme je pense pour un diamètre de queue de fraise déterminé ?

merci



[midodiy]

C’est un arbre qui se termine par une tête ER20. Il faut acheter des pinces ER20 aux diamètres de tes fraises.

Pince à ressort de haute précision 0.005mm, 1 pièce, ER11 ER16 ER20 ER25 ER32 AA UP, broche adaptée à la Machine à graver, Center d'usinage CNC - AliExpress 202216001

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com



[dudu.13]

super

y a plus qu'à

merci



[PUSSY]

Une autre alternative :



[dudu.13]

bonsoir
je suis etonné que ça n'existe pas dans le commerce !
je n'ai pas eu le temps de m'y mettre ,
mais si j'en trouvais un tout fait pas trop cher je pense que je me laisserait tenter.
Et puis a part le plaisir de realiser le truc ,
une fois qu'on a acheté
l'arbre porte pince ,
les pinces ,
les roulements
je pense que je m'en sortirai mieux chez les Chinois
mais rien trouvé



[copeaudacier]

Bonjour.

Sans aucune garantie de qualité (c'est du chinois ...), une broche ISO 30 sans moteur.

https://www.alibaba.com/x/1lA86Zs?ck=pdp

De Turquie

Tête de broche pliable pour alésage, machine à tarauder icondring, unité d'alimentation, machine-outil, 1,5 KW, 2Hp, BT30, MT30 Max, 3000 ~ 8000 - AliExpress 202216001

Smarter Shopping, Better Living! Aliexpress.com

a.aliexpress.com



[dudu.13]

merci du lien
mais gros ( trop de déport )
et cher tout de même,
bonne journée



[copeaudacier]

Petit et pas cher.. Là, ça tourne au montage facon GSB.

https://www.leboncoin.fr/ad/bricolage/2973909292



[dudu.13]

bonjour
j'avais dans l'idée de me faire un truc comme ça :
( trouvé sur lbc )
avec mandrin de l'autre côté toutefois !

pas très compliqué à fabriquer !
reste à choisir mandrin ou pince ???
mandrin polyvalent , mais peut être moins précis ? et plus de porte a faux
pince facile , on en trouve déjà montées sur des arbres ,
c'est presque déjà tout fait
