Modification ZAY7045G/1 - Graissage centralisé, Motorisation axe Z

[leuns57]

salut , je suis sur le point d'acheter une hbm 45
ta modif m'interesse énormément car je veux monter des roulement a bille +dro

mais je suis incapable de faire ce que tu as fait, je suis nul en electricité et pas assez calé en usinage pour le moment

mais franchement respect pour ton travail



[fauxjetons]

salut

https://www.usinages.com/threads/fabrication-d-une-nouvelle-broche-pour-ma-fraiseuse.89637/

pour l axe qui est dans la colonne la visse a bille suffit
pas de moteur c est trop facile de tourner a la main

pour aller vite je débraye le moteur 80 t /mn ou 35 t/mn
a la main ca tourne plus vite que la réduction du moteur


les machine outils de chez warco ou les hbm
on une grande ouverture sur l arrière de la machine qui affaiblie la colonne


a plus



[Castor24]

Salut FauxJetons, t'es un grand malade

mais ton travail est très interessant, bravo



[fauxjetons]

salut
il me manquer de la lumière quant j utilise la fraiseuse
j ai installer un allogène qui ébloui plus qu il éclaire
je viens de mettre un jeux de LED circulaire pour voiture
la ou ca gène pas est ou il y a de la place
a plus



[fauxjetons]

salut
pour ceux qui sont intéresser
le support est du trespa 110 x 200 # 12 mm j ai tailler la forme a la tete a aleser

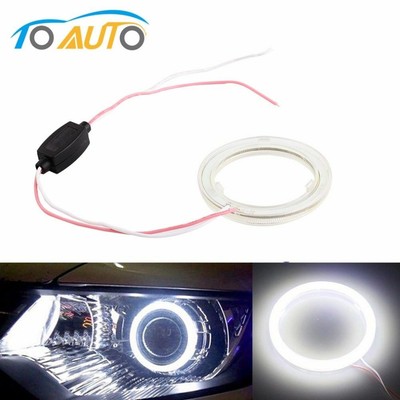

1pcs Auto Angel Eyes Halo Anneaux 6000k COB DEL Headlight 60/70/80/90/100/110/120 | eBay

Les meilleures offres pour 1pcs Auto Angel Eyes Halo Anneaux 6000k COB DEL Headlight 60/70/80/90/100/110/120 sont sur eBay ✓ Comparez les prix et les spécificités des produits neufs et d'occasion ✓ Pleins d'articles en livraison gratuite!

www.ebay.fr

AC 240 V à DC 12 V-DEL Conducteur Interrupteur D'Alimentation Transformateur Pour UK Stock | eBay

Les meilleures offres pour AC 240 V à DC 12 V-DEL Conducteur Interrupteur D'Alimentation Transformateur Pour UK Stock sont sur eBay ✓ Comparez les prix et les spécificités des produits neufs et d'occasion ✓ Pleins d'articles en livraison gratuite!

www.ebay.fr

ebay france a enlever tous les liens des ebay etranger
a plus



[Bambi]

Je déterre un poil le post, tu peux faire des photos de tes fins de courses en Y? Merci



[fauxjetons]

salut
quand ca bloque l électronique embarquer
avec un comparateur passe en OFF
du coup je me passe de fin de course
j ai un bouton pour repasser en ON

c est pas des moteur pas a pas classique
c est des cerveaux moteur nema 34
9 nm en X et Y et un 12 nm en Z

Fraiseuse d Etabli avec Avance Automatique et Manuelle ou CNC Programmable axes W XYZ

Bonjour ça fonctionne pas il y a un message adresse IP serveur impossible à trouver

www.usinages.com

a plus



[Bambi]

Merci!



[leuns57]

Salut tout le monde, je fais un très très gros déterrage de 4 ans....
ce matin j'ai démonté ma hbm45 pour nettoyage et contrôle après 2 années a bosser avec, le m'aperçois que les glissières n'étaient pas toutes fraiche par un manque de lubrification.
du coup comme il n'y a aucun système de lubrification sur cette machine d'origine je cherche une solution .
j'ai vu ta modification avec une pompe centralisé .
mon souci c'est comme la machine est a poil je ne peux pas fraiser les glissières c'est déjà mon premier souci, ensuite je me demande si il n'est pas possible de faire juste des huileur a bille sur chaque glissière et y mettre un coup d'huile avant utilisation ?
en effet je ne suis pas équipé pour les raccords pour faire un system centralisé .

au plaisir



[Castor24]

Bonjour,
Pour les vis à billes, c'est indispensable si tu veux la convertir en CNC, pour un usage manuel pas certain que ça améliore la machine juste ton toucher de manivelle.

Pour la motorisation du Z voici ce que j'avais fait:

Ca ma changé la vie.
Un motoreducteur 250W en tri pour inverser facilement la montée descente.


Pour le graissage, faire une centrailisée, c'est sûrement le top. Mais si je comprends bien tu n'as pas de graisseur sur ta machine !
Il me semble pourtant qu'il y en avait sur la mienne...



[fauxjetons]

salut
des visses a billes c est le jour et la nuit
quant j utilises a la mains a la manivelles
les cerveaux moteurs passe en off et l électronique ne risque rien
je remonte l axe sans forcer a la manivelle
passe un annonce de dépannage pour te faire l usinage

a plus



[leuns57]

merci pour vos retour , j'ai deja motoriser l'axe Z , grace a vous il y a quelques années. ainsi qu'une DRO
les vis a billes j'en reve mais je me sens pas encore le courage de faire la modif , de plus sans l'acces a une autre fraiseuse cela m'est impossible .

je veux deja commencer par la lubrification des glissières et plusieurs questions :
-j'ai vu faire a la barbare des saignées dans les glissières a la meuleuse mais ca me torture l'esprit de faire cela ....
-Dans l'eventualité de faire en centralisé on doit faire un durite cuivre ou il y a plus simple ( tube plastique ) ?
-un huileur a bille aux bon endroit est il suffisant si on y mette un coup avant utilisation ?
-un huileur par gravité fait mieux le boulot ?

merci de votre aide



[Castor24]

Bonjour, faire les saignées à la meuleuse me paraît être un massacre. Je ne vois pour toi que la possibilité de t'adresser à un foreumeur pour te faire ça. Passer par un pro, va te coûter à moins que ton budget te le permette.
T'es dans quel coin ?



[leuns57]

je suis en alsace limite lorraine
oui la meuleuse me fait faire des cauchemar aussi sur ce coup .
j'ai un peu chercher dans les présentations si un alsacien est équipé mais pas trouvé , je vais encore creuser,
un pro va me demander une couille malheureusement



[Castor24]

Tu as la possibilité de trouver facilement une aide dans le forum. Va dans la partie annonce, commerce etc et là tu va trouver une rubrique demande de fabrication.
Post une demande en précisant ta localisation pour trouver un forumeur pas trop loin de chez toi.

Moi je suis dans le Périgord noir, je t'aurais bien fait ça, mais je ne suis pas à côté



[leuns57]

je viens de poster une demande , merci a vous



[leuns57]

Salut et bonne année a tous , j'ai trouvé une connaissance qui a pu me faire les fraisages sur ma HMB45

voila les resultats.

j'ai pu remonter ma tete en y mettant mes graisseurs

j'en ai profiter pour demonter mon axe Z , graisser les roulements qui ne l'etait pas .... et regler le serrage



[Castor24]

Si je comprends bien, tu n'avais pas les rigoles de fraisées sous la tables...
En tout cas, bravo d'avoir corrigé ces points



[leuns57]

j'ai du faire une petite decoupe pour le passage du graisseur, je n'avais pas pensais a cela sinon je l'aurais placer autrement , mais j'ai du meuler que 4mm,

remontage de l'ensemble, pose d'une lampe led de 40cm , il me reste a mettre les protections pour les glissieres, et preparer la venu d'une motorisation de l'axe Y .

en tout cas la pompe marche bien , je n'ai pas de fuite, les mouvements sont plus doux , je vais acheter encore des gaines metalique pour proteger les tubes



[leuns57]

Si je comprends bien, tu n'avais pas les rigoles de fraisées sous la tables...
En tout cas, bravo d'avoir corrigé ces points

oui aucun graisseur sur la fraiseuse d'origine, les mouvements devenaient dur, et j'avais les glissieres dans un sale état, j'ai remedié a cela,



[fauxjetons]

salut
pour la motorisation fait cela que sur l axe z pour le moment

www.usinages.com/threads/fraiseuse-d-etabli-avec-avance-automatique-et-manuelle-ou-cnc-programmable-axes-w-xyz.124725/#post-1511748

ca revient moins cher que un variateur de fréquence et un moteur triphasé
est tu programmes la distance de déplacement
c est impeccable pour faire de l'alesage a vec des eama 34 et des reducteur
a plus



[leuns57]

Salut j'avais deja motorisé la descente grace a votre aide.

je parlais de ce type de motorisation

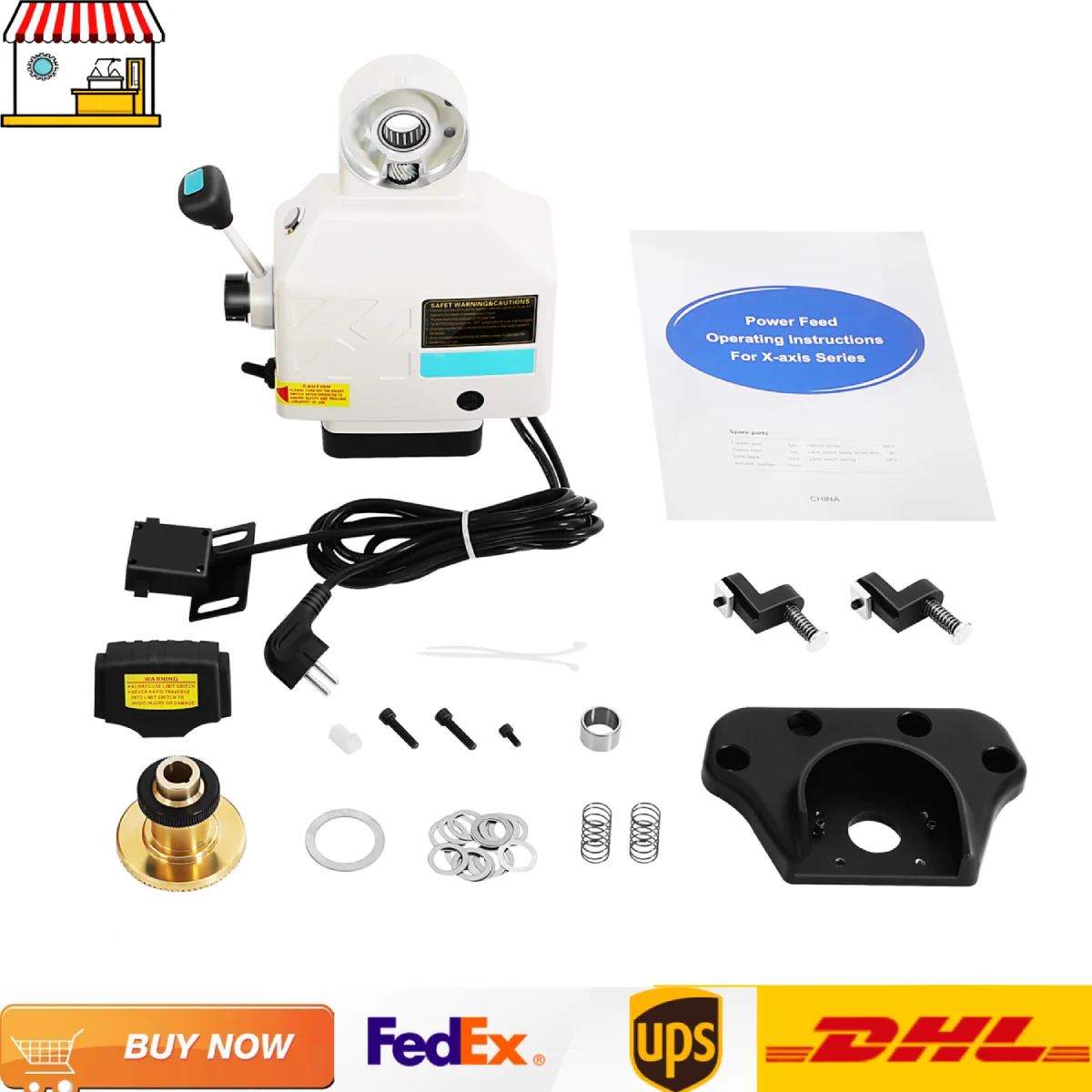

Alimentation électrique à l'axe X pour fraiseuse | Kit d'alimentation d'entraînement 220 V 450 po pour le fraisage | Vitesse réglable, portable et facile à installer - AliExpress 202216001
