Dépannage Problème visu HYMSEANN HS800-2

[fab274]

Bonjour à tous,
Je me présente Fabien 39 ans de Haute-loire. C'est la première fois que je créé une discussion bien que je regarde souvent le forum.

Voila mon problème j'ai fait l'acquisition d'une visu Hymseann HS800-2 (sans les règles) pour remplacer une ACU-RITE dont le clavier ne fonctionnait pas.
J'ai reçu la visu, je l'ai branché à mes règles déjà en place sur mon tour. Lorsque je bouge mes axes il ne se passe strictement rien.
J'ai lu quelques posts sur les visu chinoises mais je ne comprends pas réellement ce qu'il faut que je fasse pour que mes règles d'origine soient reconnues par la nouvelle visu.
Si vous avez la solution je suis preneur.



[tournele]

Toi tu montes des jantes de Peugeot sur une BMW ? Parce que là c'est pareil... À minima il faut regarder si une correspondance est réalisable, en vérifiant chez chaque fabricant respectif si tu as la possibilité de modifier la connectique de tes règles pour qu'elles puissent 'échanger' avec ton nouvel écran de visualisation...



[rabotnuc]

il y a déjà eu d'anciens post sur le remplacement de règles acurite par des règles chinoises, de mémoire il y a une modif à faire sur la connexion des fils. Il faut que tu regardes dans la doc Acurite mini scale , il y a le schema de branchement et comparer au schema des chinoises. Attention, les "mill system" acurite ne sont pas compatibles, le codage est différent.



[tournele]

Mais là son souci est inverse, c'est à dire des règles accurite sur un écran hymseann, c'est pour ça que je parlais de modification de la connectique. Déterminer le rôle et l'emplacement de chaque fil etc...



[fab274]

Toi tu montes des jantes de Peugeot sur une BMW ? Parce que là c'est pareil... À minima il faut regarder si une correspondance est réalisable, en vérifiant chez chaque fabricant respectif si tu as la possibilité de modifier la connectique de tes règles pour qu'elles puissent 'échanger' avec ton nouvel écran de visualisation...

oui c'est vrai c'est mon côté auvergnat.
merci pour le conseil vous n'avez pas les schémas des connectiques de regles ACU-RITE ?



[tournele]

Il faudrait que au moins que tu nous fasses savoir quelles sont les modèles de tes règles, parce que

les schémas des connectiques de regles ACU-RITE ?

c'est à peine un peu trop vague à mon humble avis...



[Florent07]

Il y a plusieurs générations de règles ACU-RITE donc il faudrait déjà connaître la référence de tes règles.



[le grand 63]

Bonjour @fab274 les visus chinoise sont en 5volts ttl si ton acurit est une dro 200 elle est aussi compatible en modifiant les connections si c'est une milvision elle ne sera pas compatible
Sur les visus chinoise hymseann en borne 2 0v
En 7 5v en 6 A+ en 8 B+ en 9 z signal
la tresse de masse est soudée sur la carcasse de la prise

Sur acurit dro 200
En 7 5v en 6 0v en 2 A+ en 4 B+ en 8 z signal

une vue coté soudure

https://ae01.alicdn.com/kf/S3eb745e26e0041c9bef3ffb52b97316bF.jpg

cliquet sur voir plus

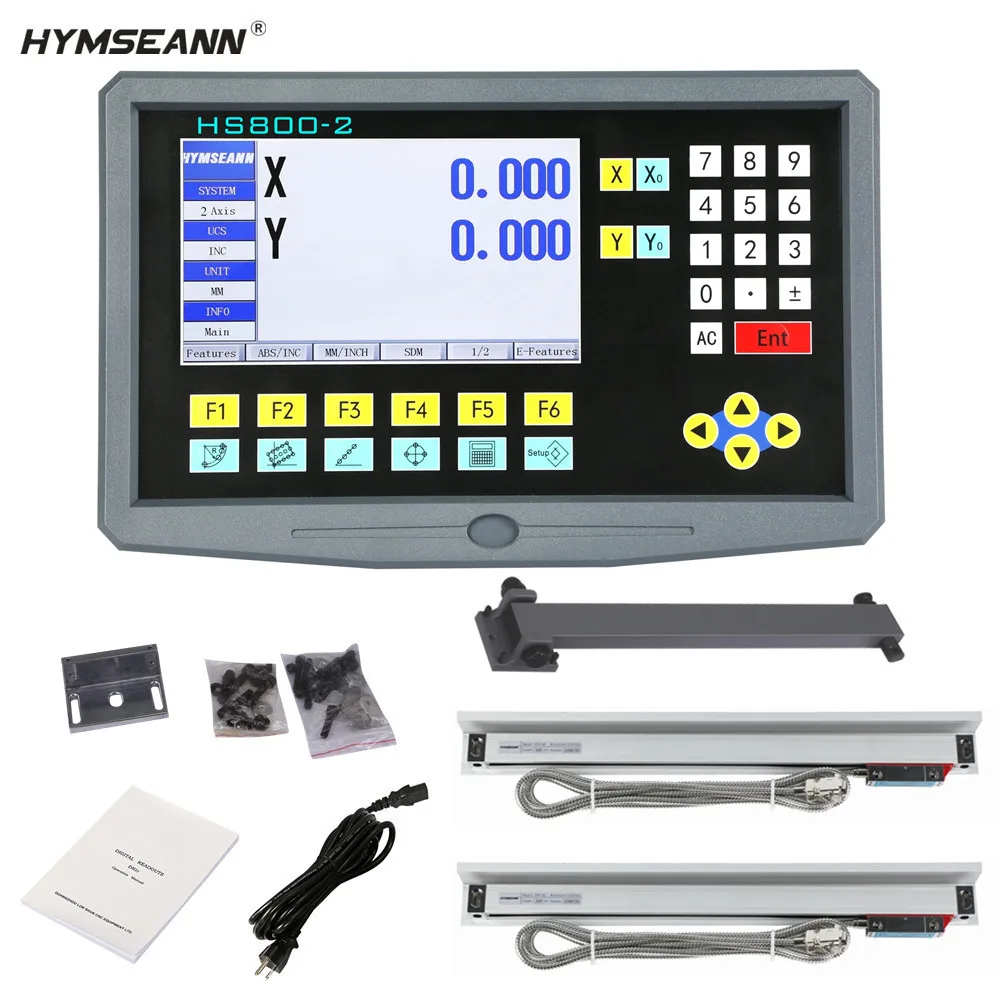

Hymseann – Kit Dro De Tour À Fraiser Avec Écran De Lecture Numérique, 2 Axes, Avec 2 Règles Optiques De 5um, Encodeur D'échelle Linéaire, Sns-2v - Instruments De Mesure De Niveau - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com



[fab274]

Désolé je n'ai pas pu répondre avant merci pour votre aide demain je vous enverrai des photos de la visu actuelle, la chinoise que j'ai achetée ainsi que des règles installées sur mon tour.



[fab274]

Ma visu actuelle avec l'une des deux règles.

Et l'écran que j'ai acheté.



[tournele]

Samedi, j'ai bien écrit qu'il faut à minima communiquer le modèle des règles, et plus exactement la référence des règles comme te l'as aussi souligné @Florent07 . Mais tes photos communiquées ne servent à rien, car tu n'as pas pris en photo les plaques signalétiques permettant une identification.. donc tu n'as plus qu'à relever tout ça et le retranscrire ici.
Par contre , as-tu fait des recherches sur tes règles et leur connectique? As-tu ouvert un connecteur ? Et peux-tu confirmer ou infirmer tous les renseignements fournis par @le grand 63 ?



[le grand 63]

bonjour tes règles sont compatibles après reprise des connexions des fils comme indiqué au #8

vue sortie boiter



[fab274]

Désolé je la démonte ce soir et je post merci pour votre patience et vos réponses



[fab274]

La référence de la règle que j'ai démontée est :
ACU-RITE
5ųm S/N 98016393 P/N 3852525212.
je vais essayer de modifier les branchements sur les prises sorti de règles comme me l'a conseillé @le grand 63 et je vous tiendrai au courant ce week-end



[le grand 63]

bonjour @fab274 voici le schéma de tes règles enc 150 acurite il faudra aussi rentrer dans les paramètres de ta nouvelle console pour choisir l'affichage au diamètre du transversal



[fab274]

Merci @le grand 63
Donc je n'ai pas besoin de brancher les A- B- et R-.
Il faut que je les dessoude, que je les ponte ou pas besoin et je ne les touche pas?
Désolé je suis nul en électronique et je n'ai pas encore pris le temps de démonter les fiches pour le faire.



[le grand 63]

bonjour @fab274 juste dessouder et isolé relève la couleur des fils tout de même mais pas sur que ça resserve un jour



[fab274]

Bilan!! Ça ne marche pas j'ai modifié ma fiche sorti de règle en rebranchant 5fils sur 8 au emplacement indiqué sur les schémas plus haut dans la discussion mais rien n'y fait je n'ai aucun retour sur mon écran. Je vais acheter 2 règles.



[le grand 63]

Bonjour bizarre chez moi ça marche depuis longtemps es tu sur de tes connexions ? Une photo du connecteur ouvert ? Si tu changes tes règles pour le transversale prends une KA500 plus étroite

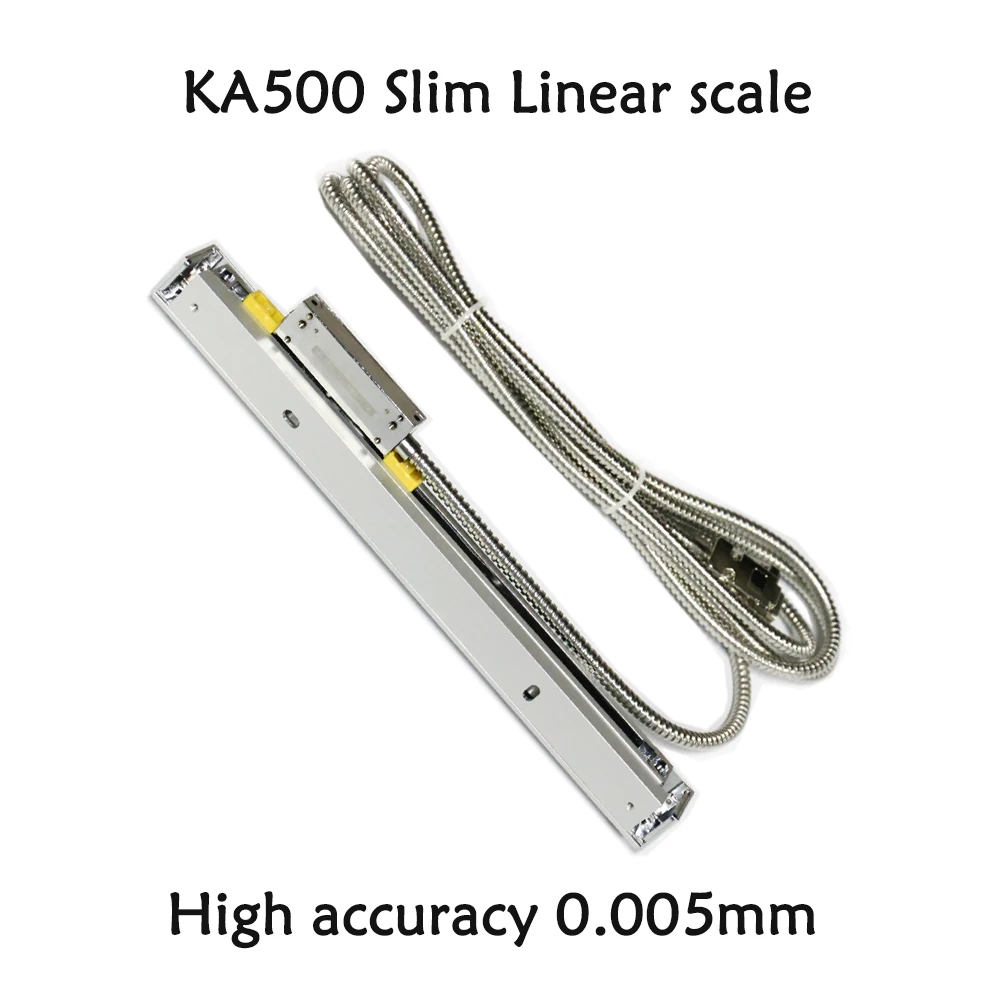

S37KA-500 70 120 170 220 270 320 370 420mm 5um 18mm * 20mm Mince Ãchelle Linéaire Original agre500 Mince Petite Règle De Réseau Enprinting - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

a.aliexpress.com



[fab274]



[rabotnuc]

finalement, as tu réussi à faire fonctionner le tout?



[fab274]

Non finalement j'ai acheté une paire de règles sur Aliexpress et maintenant tout fonctionne.
