j'utilise Solidworks donc je vais probablement me former a SW cam puis mach3
Conseil pour fraiseuse CNC, production de précision horlogère
- Auteur de la discussion thomass
- Date de début
-
- Tags
- cnc horlogerie précision
G
gaston48
Compagnon
Prends le temps de parcourir le sujet de Rider63 disons à partir de la page 11
www.usinages.com
en lisant les remarques de vres (ex cncserv retraité actif sur metabricoleur maintenant
)

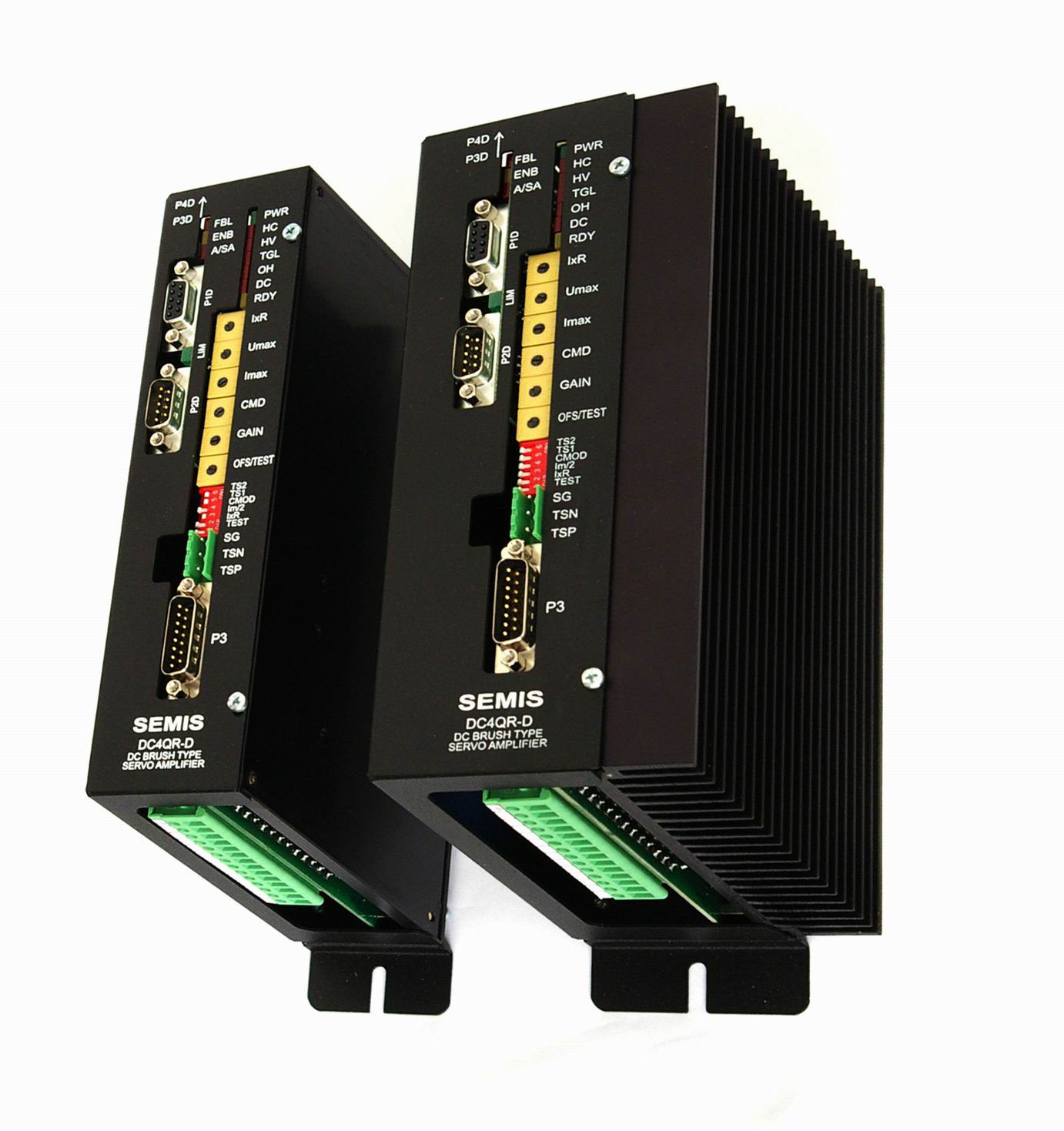

Rider63 est parti sur des très bon driver universel Ioni pro de granites device
il pilote dans un premier temps des pas à pas nema 34 boucle ouverte #429
avec l'intention de passer à des servos. (de 400 w finalement) Toujours avec les même driver Ioni
rapport d'accouplement 1/1 et vis à bille pas de 10 mm
ses video sont très " convainquantes "
La mise au point d'un asservissement pas à pas est très délicates, plus qu'avec
des servo BLDC. il peut y avoir de très grosse différence de comportement
entre des hybrides no - name bon marchés et du vrai hybride leadshine par exemple
AXBB-E est compatible mach3
Un servo AC de 400 W , c'est une accouplement nema 24 justement
fr.aliexpress.com
fr.aliexpress.com
Ici de la marque Lichuan qu'a choisi PL50 en plus grosse puissance.
fr.aliexpress.com
CNC mécanosoudée type portique mobile pour l'aluminium
Belle bête! Une fois que tu auras mis les coussins, ça te fera un chouette fauteuil! Tu pourra même l'installer dans le jardin, il ne s’envolera pas avec le vent! Par contre, tu as bien prévu le réglage du dossier en profondeur, mais un réglage de l'inclinaison serait à prévoir...
www.usinages.com
)Rider63 est parti sur des très bon driver universel Ioni pro de granites device
il pilote dans un premier temps des pas à pas nema 34 boucle ouverte #429
avec l'intention de passer à des servos. (de 400 w finalement) Toujours avec les même driver Ioni
rapport d'accouplement 1/1 et vis à bille pas de 10 mm
ses video sont très " convainquantes "
La mise au point d'un asservissement pas à pas est très délicates, plus qu'avec
des servo BLDC. il peut y avoir de très grosse différence de comportement
entre des hybrides no - name bon marchés et du vrai hybride leadshine par exemple
AXBB-E est compatible mach3
Un servo AC de 400 W , c'est une accouplement nema 24 justement
566.08€ 27% de réduction|Pilote de servomoteur 2KW 4.5KW de delta de WaveTopSign ASD A2 2043 M ASD A2 2043 U ASD A2 2043 L ASD A2 2043 E ASD A2 2043 F | AliExpress
Achetez malin, vivez mieux! Aliexpress.com
fr.aliexpress.com
169.95€ 49% de réduction|Servomoteur À Courant Alternatif, 220v, 400w, 60st-m01330, H2n-15a Pilotes, 1,27n. M, 3000 Tr/min, Monophasé - Moteur À Courant Alternatif - AliExpress
Achetez malin, vivez mieux! Aliexpress.com
fr.aliexpress.com
Ici de la marque Lichuan qu'a choisi PL50 en plus grosse puissance.
203.8€ 17% de réduction|Lichuan Servomoteur 400W avec kit de pilote 60st 01330 ac, AC 3000 V, pliable, CNC pour CNC | AliExpress
Achetez malin, vivez mieux! Aliexpress.com
fr.aliexpress.com
Dernière édition:
T
thomass
Nouveau
Cela ma fait beaucoup de lecture
T
thomass
Nouveau
Je n' ai surement pas besoin de travailler aussi vite que lui mais quelle vitesse d’avance x,y je doit visser? Hmm bonne question.
G
gaston48
Compagnon
Ca n'est pas évident de faire le bon choix du premier coup
je pense qu'il ne faut pas faire des économies sur la carte motion, l'AXBB-E me semble un choix pérenne
Ensuite tu peux partir sur un package pas à pas boucle ouverte à petit prix et commencer
à te familiariser avec la configuration de ta machine, mach3 (ou UCNC qui est mise à jour ), la FAO, l'usinage proprement
dit et en fonction des résultats évoluer vers du boucle fermé ou des servo .
G
gaston48
Compagnon
Dans le petit, si tu fais de la gravure par exemple, tu as besoin d'axes réactifs avec de
bonne accélération . regarde les video des machines Willemin- macodel ... jusqu'à 70 m/s
un autre aspect à ne pas négliger, tu as certes une précision fonctionnelle de l'ordre du centième
à respecter, mais dans ton domaine tu as aussi une précision "cosmétique" à respecter,
la moindre oscillation ou dépassement ponctuel dans tes trajectoires laissent des
traces visibles dans tes états de surface
T
thomass
Nouveau
la carte mère est obligatoire ou les cartes de pilotage des moteurs peuvent être directement relier a la carte motion ( je n'ai pas encor de chema clair, de la fonction de toute les cartes )
T
thomass
Nouveau
70 m/s² ?
G
gaston48
Compagnon
oups 70 m/mn d'avance. Accélération il faudrait voir la doc de la 701S
701S Linear
La révolution submicronique. Ultra-haute vitesse, ultra-haute précision, une véritable rupture technologique.
willemin-macodel.com
concernant l'architecture regarde par exemple le lien soprolec que je t'avais donné:
La carte motion fait la liaison (par USB ethernet etc) entre le PC qui héberge mach3 par exemple
et les driver de moteur sous la forme de signaux pas à pas / direction .
En principe c'est toujours cette forme de signaux que ce soit pas à pas , hybride ou servo ...
(dans l'exemple de rider63 les Ioni pro sont des cartes driver )
Il faut savoir que la fréquence de sortie des pas peut être très haute, que cette carte motion réalise
une part de calcul importante de l'interpolation et soulage ainsi le travail du PC c'est ce qui justifie
son prix et des résultats de fluidité de mouvement bien supérieure à des cartes "break out board" simple
et le variateur de fréquence qui pilote la broche
et les butée d'initialisation ou de fin de course
et des périphériques: aspirateur ... arrosage etc
regarde la doc de câblage / manuel (c'est un exemple, je ne force pas ) de la AXXBB-E
Dernière édition:
T
thomass
Nouveau
La AXXBB-E sera peut-être mon choix, je pense que le mieux est de choisir tout le reste puits de voir si La AXXBB-E est compatible avec tout.
Un diamètre de broche de 80 et le plus compatible avec la FS4MG .
Cette broche tourne à 60000 le refroidissement par air semble plus bruyant mais plus facile a entretenir c'est vrai ? Quelle refroidissement me conseillez vous ?
Un diamètre de broche de 80 et le plus compatible avec la FS4MG .
2.2kw Eau/refroidissement Par Air Moteur De Broche Cnc - Buy Cnc Spindle 2.2kw,Cnc Spindle Motor,Cnc Router Spindle Motor Product on Alibaba.com
2.2kw Eau/refroidissement Par Air Moteur De Broche Cnc - Buy Cnc Spindle 2.2kw,Cnc Spindle Motor,Cnc Router Spindle Motor Product on Alibaba.com
french.alibaba.com
T
thomass
Nouveau
RETROFIT POUR FRAISEUSES CNC
VOUS AVEZ UNE FRAISEUSE CNC OU UN ROUTEUR DONT LA COMMANDE NUMERIQUE EST OBSOLETE , DEFAILLANTE OU HORS SERVICE ? CENTROID CNC VOUS PROPOSE 6 KITS POUR LES REMETTRE EN SERVICE A UN PRIX ABORDABLE AVEC UNE CNC TRES RENTABLE ET FACILE D'UTILISATION .
demi-fraiseuses-tours-cnc.jimdo.com
Ces kit sont bien ?
on ma conseiller "LE KIT RETROFIT MILL ACORN CNC AC" pour mon projet
c'est compatible avec :
Cnc Spindle 2.2kw 20000-60000 Rpm Engraving And Milling Spindle - Buy 20000-60000 Rpm Engraving And Milling Spindle,Cnc Spindle 2.2kw,Spindle Cnc Product on Alibaba.com
Cnc Spindle 2.2kw 20000-60000 Rpm Engraving And Milling Spindle - Buy 20000-60000 Rpm Engraving And Milling Spindle,Cnc Spindle 2.2kw,Spindle Cnc Product on Alibaba.com
www.alibaba.com
G
gaston48
Compagnon
le lien que tu communiques est un importateur du système "Centroid "
tu fais une recherche sur le forum, il y a plusieurs utilisateur de ce système.
Concernant cette broche, toutes les broches de ce type, donc avec un VDF
son pilotables par les systèmes de cnc, même les plus basiques.
Le problème est que ces VFD sont des composants de puissance qui sont
susceptible de générer des parasites qui rayonnent et qui sont aussi réinjectés dans
le secteur 220 V. Quand ils sont équipés d'un filtrage, ce filtre peut générer une
pseudo "fuite à la terre" qui fait déclencher un différentiel trop sensible du disjoncteur.
tu fais une recherche sur le forum, il y a plusieurs utilisateur de ce système.
Concernant cette broche, toutes les broches de ce type, donc avec un VDF
son pilotables par les systèmes de cnc, même les plus basiques.
Le problème est que ces VFD sont des composants de puissance qui sont
susceptible de générer des parasites qui rayonnent et qui sont aussi réinjectés dans
le secteur 220 V. Quand ils sont équipés d'un filtrage, ce filtre peut générer une
pseudo "fuite à la terre" qui fait déclencher un différentiel trop sensible du disjoncteur.
M
Mehari01
Nouveau
Salut Tomass,
Ou en est ton projet ?
J'ai moi même une petite CN avec laquelle je fabrique du composant horloger, pour le moment je suis en mise au point. On a peut-être des choses à échanger ?!
T
thomass
Nouveau
Salut Mehari01
Je vien de passer les commandes
Je devrai avoir tout fin novembre
Oui, on peut avoir des choses à échanger
Je te conseil de te présenter ici https://www.usinages.com/forums/presentation.15/ que l'on puisse savoir qui tu est dans les grande ligne
O
Otatiaro
Compagnon
Salut,
Je me permet de rajouter deux options:
- trouver une Realmeca, ce sont des machines conçues spécialement pour l'horlogerie, soit en état soit pour faire un retrofit, on trouve des fois des bonnes affaires sur LBC : https://www.leboncoin.fr/recherche?text=realmeca
- une Syil X5, le prix de base est de 10k$ (8500€ HT), il te faudrait une broche 24k RPM (+2682$), si tu n'as pas besoin de changeur d'outil ou autre tu peux ne pas en prendre (voir peut-être même les rajouter plus tard). Tu peux aussi rajouter un 4ème axe, etc. le catalogue d'options est bien fourni. Attention à ce prix c'est du CIF, donc il faut prévoir les frais d'importation, manutention, etc.
Si je ne dis pas de bêtises, une nouvelle version de la X5 est prévue dans pas longtemps (la X7 a été revue entièrement en 2020, avec une base en epoxy granit, etc.).
La mienne (X7, changeur 16 outils, broche BT30 12k RPM, 4ème axe) est dans le bateau en direction du Havre.
Thomas.
Je me permet de rajouter deux options:
- trouver une Realmeca, ce sont des machines conçues spécialement pour l'horlogerie, soit en état soit pour faire un retrofit, on trouve des fois des bonnes affaires sur LBC : https://www.leboncoin.fr/recherche?text=realmeca
- une Syil X5, le prix de base est de 10k$ (8500€ HT), il te faudrait une broche 24k RPM (+2682$), si tu n'as pas besoin de changeur d'outil ou autre tu peux ne pas en prendre (voir peut-être même les rajouter plus tard). Tu peux aussi rajouter un 4ème axe, etc. le catalogue d'options est bien fourni. Attention à ce prix c'est du CIF, donc il faut prévoir les frais d'importation, manutention, etc.
Si je ne dis pas de bêtises, une nouvelle version de la X5 est prévue dans pas longtemps (la X7 a été revue entièrement en 2020, avec une base en epoxy granit, etc.).
La mienne (X7, changeur 16 outils, broche BT30 12k RPM, 4ème axe) est dans le bateau en direction du Havre.
Thomas.
