Etude diy Broche ATC : >Arbre ER >cône ISO

[Rivet]

Bonjour,

Cela fait un bon bout de temps que cette idée me trotte dans la tête.
J’aimerais avoir votre avis sur la faisabilité et l’utilisabilité d’une tel broche.

Faire une broche d’inspiration JAHRLS pour ma CNC_6040. J’avais ce type de broche sur mon ancienne TERCO_45, est je trouve le système simple et efficace pour un hobbyiste.


Type de montage,
-Garder ma broche chinoise de 2.2kW 24’000rpm comme moteur,
-Transmission par courroie avec deux rapports de démultiplication ( 1.2 et 2.8).
-Montage un peut comme sur la vidéo d’AlexCnc ci-dessous, mais le système de tirant BT remplacé par les billes directement sur le cône.


Pour l’arbre, j’utiliserais un arbre porte pince ER.
-Il faut usiner le cône qui est à 8° pour l’adapter au cône ISO qui est de 7/24 ( 8°17’49.72’’) en enlevant un minimum de matière.

-Puis faire les trous pour les billes.

Pour les porte-outils, j’utiliserais des porte-outils cône ISO.
-Il faut les raccourcir pour les adapter à la profondeur du porte pince

-Puis leurs faire les usinages pour recevoir les billes
.

Pour le coulisseau pouce-billes,
-soit l’usiner dans du brut, sois voir avec une cage extérieur de roulement à rouleaux coniques, à réfléchir. (ici en vert)

======================


J’étais parti sur du ER32 avec Cône ISO30, mais après avoir commander un porte outil ISO30_ER32, je le trouve trop imposant et surtout trop lourd pour ma petite CNC.
Un arbre ER25 avec des portes outils ISO25_ER20 seront mieux adapté à ma machine.

J’attends vos avis et si cela à déjà été fait volontiers un lien.

Merci, bonne soirée.



[Squal112]

Type de montage,
-Garder ma broche chinoise de 2.2kW 24’000rpm comme moteur,
-Transmission par courroie avec deux rapports de démultiplication ( 1.2 et 2.8).

24.000tr/min pour la courroie, ça va être trop rapide.
Pour exemple une HTD3M est donnée ±14.000tr max, a vérifier avec les abaques des fabricants.

Pour les porte-outils, j’utiliserais des porte-outils cône ISO.
-Il faut les raccourcir pour les adapter à la profondeur du porte pince
Voir la pièce jointe 872718

-Puis leurs faire les usinages pour recevoir les billes
. Voir la pièce jointe 872719

Quel dommage de recouper des portes outils pour les ré-usiner derrière, du spécifique n'est a faire qu'en dernier recourt.

J’étais parti sur du ER32 avec Cône ISO30, mais après avoir commander un porte outil ISO30_ER32, je le trouve trop imposant et surtout trop lourd pour ma petite CNC.
Un arbre ER25 avec des portes outils ISO25_ER20 seront mieux adapté à ma machine.

Plus petit c'est possible (ISO10, 15, 20) tout aussi facile à trouver (bien qu'un peu plus cher que du BT30), mais tellement plus adapté à ce type de broche.
Pas pour rien que les petites electrobroches HF en version ATC se trouve si souvent en cone ISO20 et moins.
A des vitesses comme 24.000tr, le poids devient vite un problème (equilibrage, vibrations, durée de vie des roulements...)

Depuis quelques temps j'ai pu apercevoir ces "mini" broches en BT30 mais basse vitesse (5000tr), ça peut être une piste :

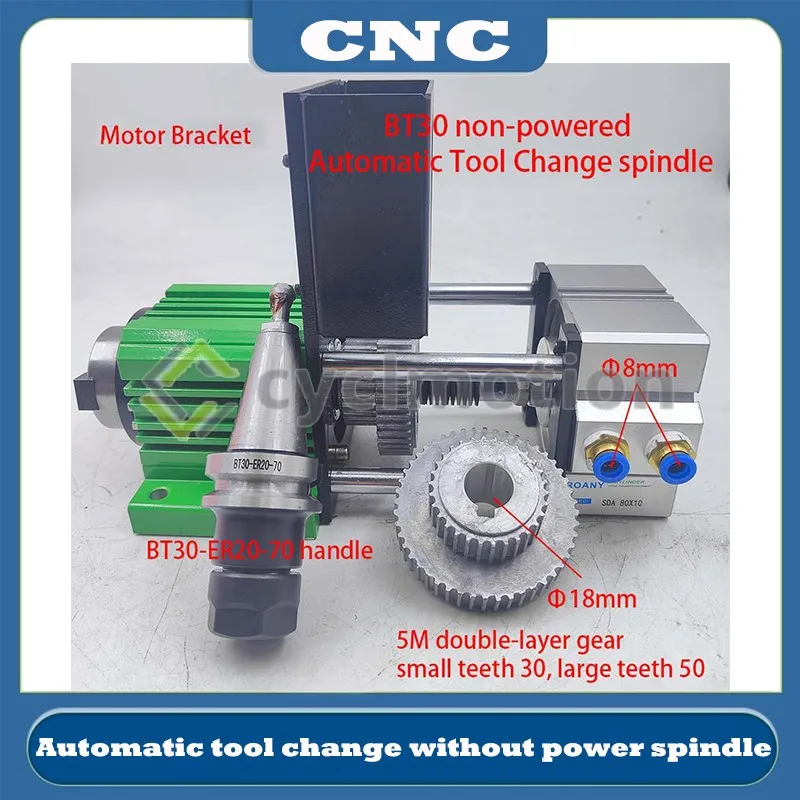

260.57⬠30% de réduction|CNC BT30 outil automatique chang sans broche de puissance ATC

Achetez malin, vivez mieux! Aliexpress.com

fr.aliexpress.com

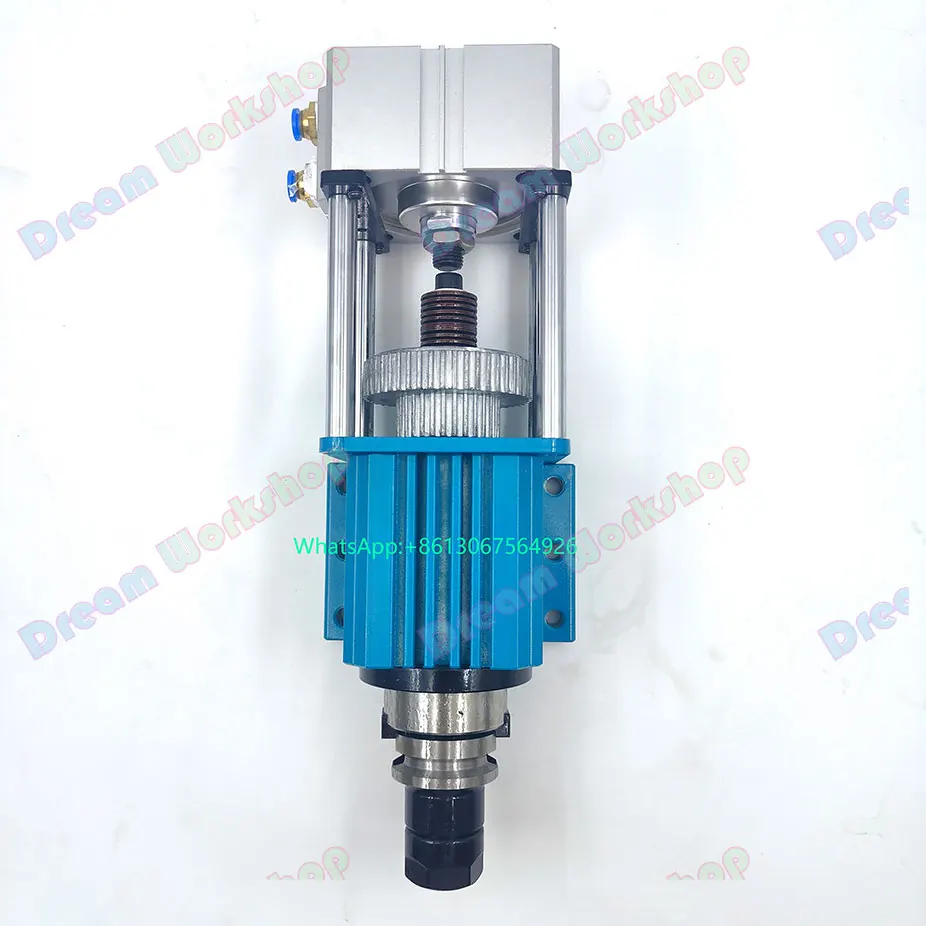

260.57⬠30% de réduction|Changement d'outil automatique sans assemblage de broche d'alimentation, tout neuf, BT30 | AliExpress

Achetez malin, vivez mieux! Aliexpress.com

fr.aliexpress.com



[effix]

Bonjour,
si tu veux faire un minimum de modifications sur ta broche, ce système me parait pas mal.
A+
Xavier



[laurentl38]

mini" broches en BT30 mais basse vitesse (5000tr)

Concernant ces mini broches, j'ai vu passer des discutions sur de forum, et il semblerait que le faux rond, ainsi que les portés de cone ne soit pas terrible (a moins qu'ils n'aient pas eu de chance)
Mais pour moins de 300e, il ne faut pas non plus s'attendre à des miracles ...
Certain tentent de minimiser au mieux les problèmes avec les moyen qu'ils on à dispo

cette broche est, je pense en réponse à la commercialisation de celle-ci

Samurai 120 BT30 ATC Spindle

Lead time 2-4 weeks This site is currently not accepting orders, please purchase here For a while the options for BT30 spindles have been very limited, leaving you to decide between a very high end (and large) spindle costing thousands, or a spindle from China which is affordable but...

izenengineering.com



[Squal112]

cette broche est, je pense en réponse à la commercialisation de celle-ci

Samurai 120 BT30 ATC Spindle

Lead time 2-4 weeks This site is currently not accepting orders, please purchase here For a while the options for BT30 spindles have been very limited, leaving you to decide between a very high end (and large) spindle costing thousands, or a spindle from China which is affordable but...

izenengineering.com

Ah oui c'est bien possible, mais bordel le prix de vente !!

Vu la conception minimaliste et les specs, je donne pas long de la durée de vie des roulements (surtout avec un outil comme celui présenté...)
Limite de puissance à 1.2kW ça fait vraiment pas grand chose pour ce type/taille d'attachement, au choix j'y préfère de loin la BT30 Ø90 "classique" qui m'a coutée bien moins cher



[laurentl38]

Les prix ont flambé ou il avait trop de demande (donc/ou il en profite) ... car au début, elle était commercialisé entre 700 et 800E de mémoire



[Alex31]

Bjr

petite question

qu'est-ce qui retient les billes quand c'est ouvert?



[philippe2]

Limitation de la course de la bague de verrouillage (pousse bille en vert). Un peu comme les raccords rapides pneumatiques ou hydrauliques.



[Alex31]

Pour les retenir de partir vers l'extérieur OK

Mais qu'est-ce qui les retient de tomber vers l'interieur? Quand ya pas d'outils?



[philippe2]

Il faut zoomer sur la vue en coupe. Il y a restriction locale au fond des alésages recevant les billes, restriction côté alésage conique de la broche.
