Général Petite affûteuse DIY polyvalente

[FARMAN]

Bonjour à tous,

Quelques photos d'une petite affûteuse réalisée à partir de sous-ensembles disponibles à bas prix du côté où le Soleil se lève. Je n'ai presque rien usiné moi-même, juste quelques fixations. Le mandrin se démonte pour laisser la place à des pinces de différents diamètres.
Avantage : on peut TOUT régler finement.
Inconvénient : il faut TOUT régler et réfléchir à l'ordre des réglages ...
Un diviseur permet l'affûtage des lames circulaires, je vais rajouter un support coulissant pour les fers de raboteuse.
Comme il y a des blocages sur tous les réglages, il n'y a pas de jeux, sauf les déformations élastiques en cas d'effort excessif.



[yves 26]

Bonjour
Pas mal du tout
Sy



[midodiy]

Beau travail.
Comment fais tu la prise de passe? Ton touret semble bien fixe et ta barre de 25mm ne se déplace pas non plus pour rapprocher finement l'outil à affûter vers la meule...



[FARMAN]



[FARMAN]

Beau travail.

Je n'ai pas fait grand chose !



[Gcrimi2005]

Beau travail, et à petit prix en plus !

Vous devriez l'appeler DS ou EVO.

Mais s'il vous plaît, installez immédiatement des soufflets étanches sur ces guides, sinon ils se grippent et s'usent rapidement.



[HenriIV]

Bonjour

Jolie réalisation mais il te manque l'essentiel : une lampe sur la bécane pour y voir clair dans ce que tu fais!

H4



[FARMAN]

Mais s'il vous plaît, installez immédiatement des soufflets étanches sur ces guides, sinon ils se grippent et s'usent rapidement.

C'est prévu, avec des soufflets d'amortisseurs ! Je vais en récupérer bientôt quelques uns.
Lors des premiers essais j'ai remarqué en effet que les bagues à billes ramassaient la poudre abrasive malgré les joints à lèvre.

il te manque l'essentiel : une lampe sur la bécane pour y voir clair dans ce que tu fais!

Euh, il y a un scialytique (de récuo...) au dessus de la table...
.



[phil135]

je suis épaté. mais j'ai un peu de mal pour comprendre la cinématique , tu aurais un croquis de principe ? ou une photo dont l'angle permet de voir ça globalement ?



[midodiy]

Cette réalisation m'intéresse, j'ai déjà acheté le système en chine (une centaine d'euros), j'ai trouvé une barre de 25mm...
Pourquoi le support de barre est sur des glissières ? Sur les affûteuses style U2, la barre est fixe au bati.



[FB29]

une petite affûteuse réalisée à partir de sous-ensembles

Très joliment réalisé avec beaucoup de bonnes idées !

à partir de sous-ensembles disponibles à bas prix

On reconnaît des éléments de U2 effectivement.

Sur les affûteuses style U2, la barre est fixe au bati.

Avec comme avantage une plus grande rigidité sans doute, en contre-partie d'un très gros inconvénient: on e peut pas affuter d'outils très longs.

du côté où le Soleil se lève

Quelques bons liens à partager ?



[midodiy]

Ça ressemble à une Agathon! Là encore, la barre est fixe...



[FARMAN]

Pourquoi le support de barre est sur des glissières ?

Pour translater dans le plan de rotation de la meule, utile pour des outils larges.
Et je me répète : on peut TOUT régler mais il faut TOUT régler ce qui est longuet...



[FARMAN]

j'ai un peu de mal pour comprendre la cinématique , tu aurais un croquis de principe ?

Le voici!

Quelques bons liens à partager ?

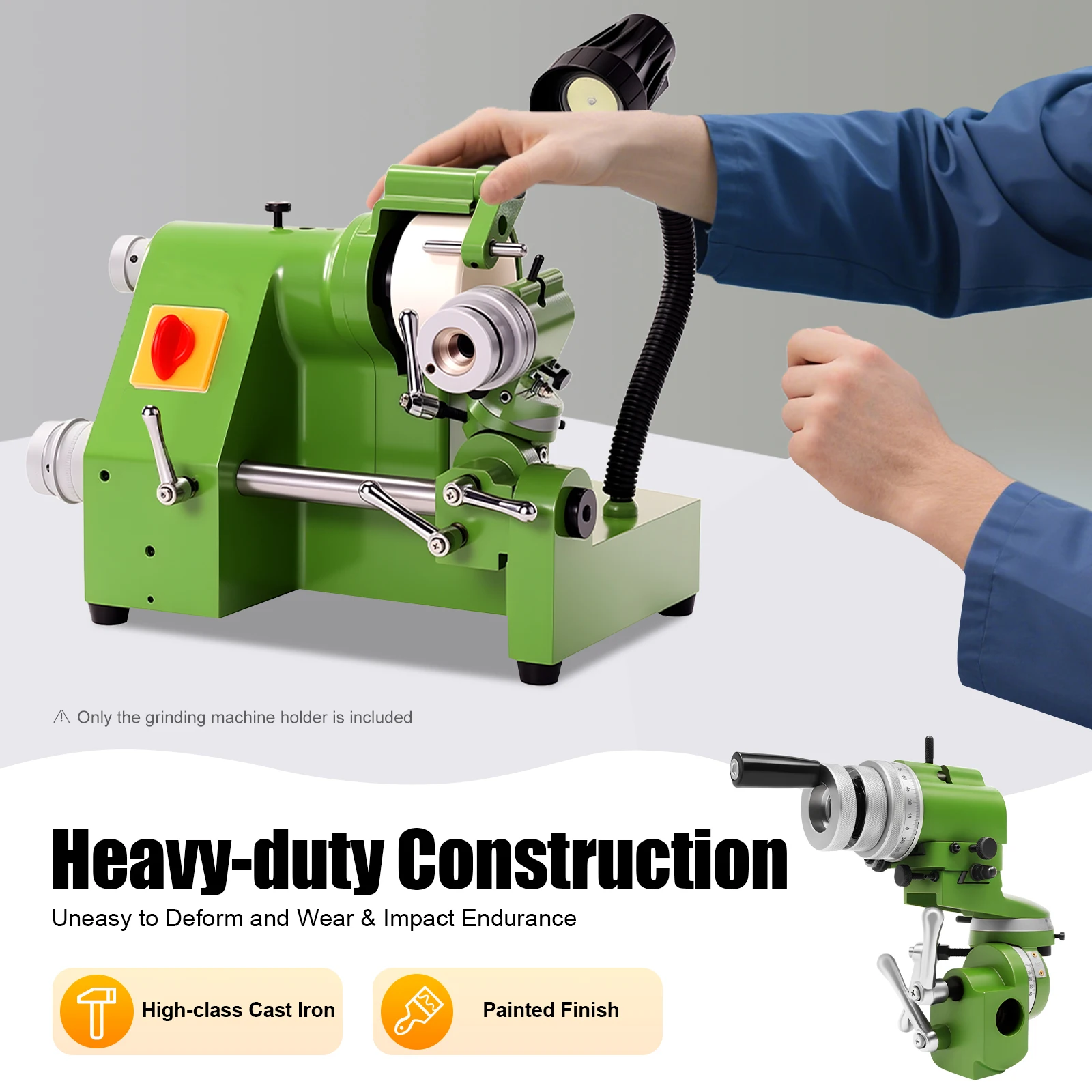

Porte-outil universel pour rectifieuse, support de meulage multifonctionnel U2 avec échelles de précision et boutons de réglage pour usine - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

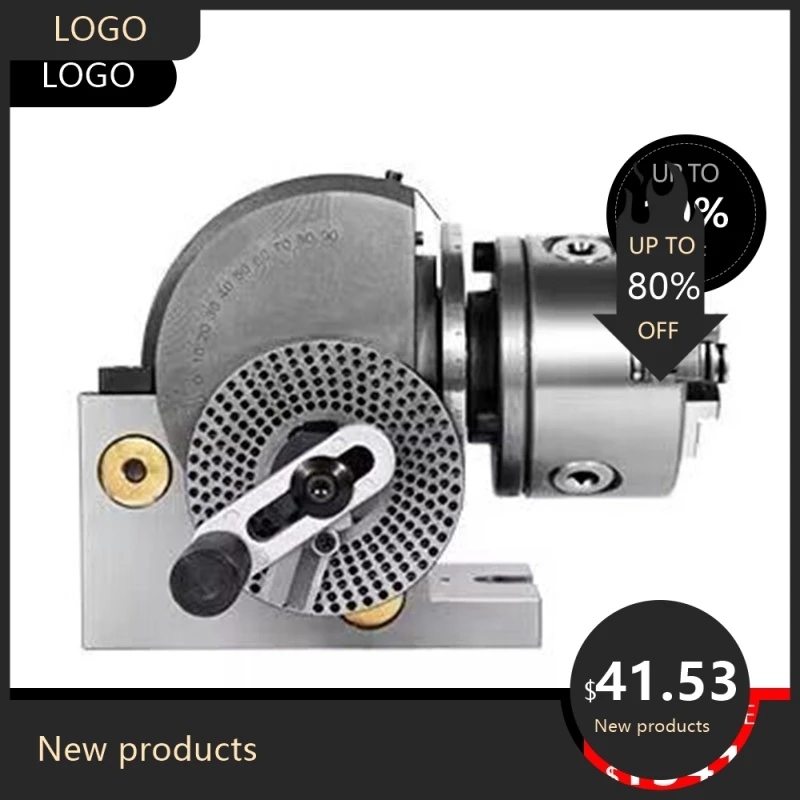

8480 808080 Tête de division de 4 pouces Mandrin à 3 mâchoires Tête de division semi-universelle de précision pour fraiseuse rotative Ta - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

SucceBuy 2 pièces Rails de guidage linéaires SBR12 SBR16 SBR20 SBR25 800-2200mm et 4 pièces blocs de roulement UU mouvement lisse bricolage fraises pièces CNC - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com



[FB29]

on peut TOUT régler mais il faut TOUT régler

Sur une U2 on a les mêmes possibilités et les mêmes interrogations. L'avantage de la tienne est que les débattements sont plus importants



[FARMAN]

Le diviseur permet l'affûtage des lames circulaires, mais lui aussi nécessite quelques réglages, pas toujours évidents ; la notice initiale est "traduite" par un logiciel successivement en plusieurs langues pour finalement en arriver à ce qui n'est plus vraiment du français mais un charabia hermétique !!!
En tâtonnant, à plusieurs, on a à peu près joué les Champollion (s) ...
A présent il reste à installer un support à glissière pour affûter les fers de raboteuse avec la meule à eau. Là encore, il y a des bazars corrects pour pas cher.

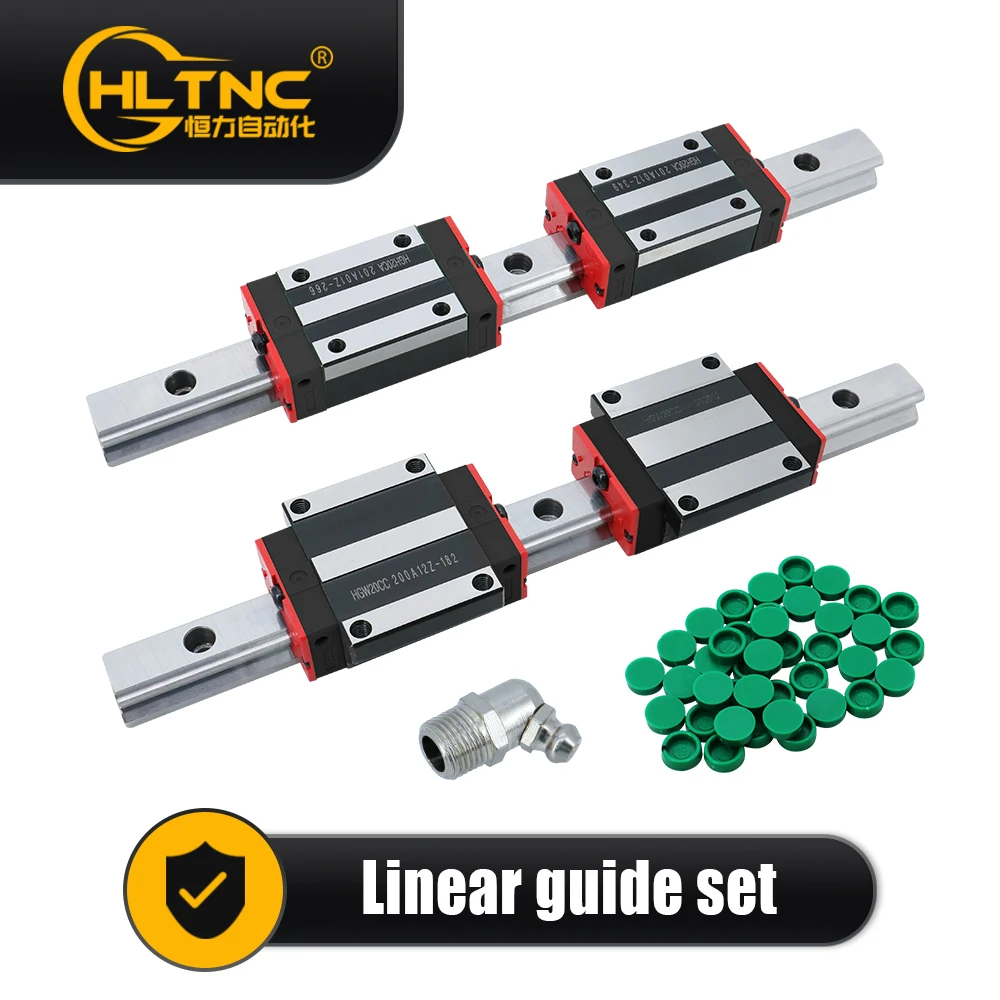

Kit de rails linéaires HLTNC 2 pcs HGR20 + 4 pcs HGH20CA / HGW20CC, blocs linéaires 200-1500mm pour routeur CNC - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

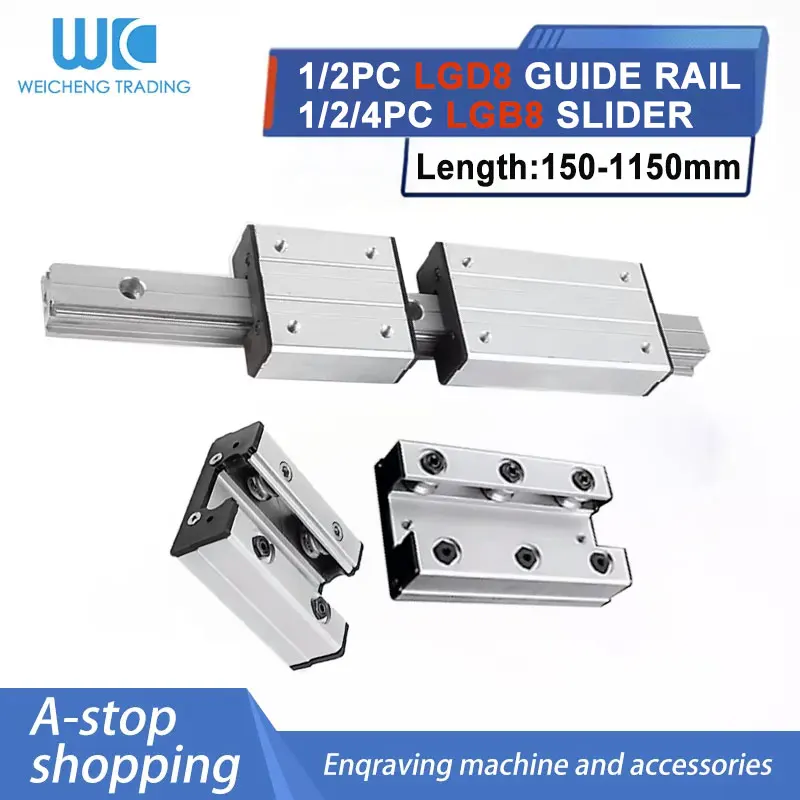

Guide linéaire externe à double axe, haute vitesse, Guide à rouleaux d'axe LGD8 avec 4/6 roues, roulement de Rail coulissant 150-1150mm, 1/2 pièces

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

Guide linéaire à double axe intégré SGR15N, 1/2 pièces, la longueur est de 150 à 1150mm + 1/2/4 pièces SGB15N-3/4/5 combinaison de Rail coulissant de verrouillage de roue - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com



[FARMAN]

Exemple d'extrait de "notice" du diviseur ( de bonne qualité ma foi) :

- "Le jeu de jeu du ver a été retiré lorsqu'aucun autre jeu n'est observé sur l'embroche de la tête index."
- "Division D=9. Alors T=40/9 ou 4 tours plus 4/9 tours. Multipliez la fraction par un nombre à propre priez, drons 2. Puis 4/9 devient 8/18. Puisqu'il y a un olécercle de 18=h vous indexez 4 tours plus 8 espaces sur 18 trous en cercle."

J'ignore s'il existe un antalgique efficace pour calmer la douleur des migraines !!!



[bergonaute]

Bonjour à tous,

Quelques photos d'une petite affûteuse réalisée à partir de sous-ensembles disponibles à bas prix du côté où le Soleil se lève. Je n'ai presque rien usiné moi-même, juste quelques fixations. Le mandrin se démonte pour laisser la place à des pinces de différents diamètres.
Avantage : on peut TOUT régler finement.
Inconvénient : il faut TOUT régler et réfléchir à l'ordre des réglages ...
Un diviseur permet l'affûtage des lames circulaires, je vais rajouter un support coulissant pour les fers de raboteuse.
Comme il y a des blocages sur tous les réglages, il n'y a pas de jeux, sauf les déformations élastiques en cas d'effort excessif.

Voir la pièce jointe 978046

Voir la pièce jointe 978047

Voir la pièce jointe 978048

Voir la pièce jointe 978049Voir la pièce jointe 978050Voir la pièce jointe 978051Voir la pièce jointe 978052Voir la pièce jointe 978053Voir la pièce jointe 978054

Bonjour , le problème c'est que vous n'avez pas de mouvement axial micrométrique pour la prise de passe et de butée radiale . Comme sur la U2, j'ai étudié le système et je suis en train de dessiner me montage.

Bonjour à tous,

Quelques photos d'une petite affûteuse réalisée à partir de sous-ensembles disponibles à bas prix du côté où le Soleil se lève. Je n'ai presque rien usiné moi-même, juste quelques fixations. Le mandrin se démonte pour laisser la place à des pinces de différents diamètres.
Avantage : on peut TOUT régler finement.
Inconvénient : il faut TOUT régler et réfléchir à l'ordre des réglages ...
Un diviseur permet l'affûtage des lames circulaires, je vais rajouter un support coulissant pour les fers de raboteuse.
Comme il y a des blocages sur tous les réglages, il n'y a pas de jeux, sauf les déformations élastiques en cas d'effort excessif.

Voir la pièce jointe 978046

Voir la pièce jointe 978047

Voir la pièce jointe 978048

Voir la pièce jointe 978049Voir la pièce jointe 978050Voir la pièce jointe 978051Voir la pièce jointe 978052Voir la pièce jointe 978053Voir la pièce jointe 978054

Il faudrait mettre l'axe du dispositif réglé en position horizontal dans le plan de l'axe du touret, ça simplifié les reglages( remonter le touret)



[pc07]

intéressant, c'est de la vraie fonte ou de la fonte d'alu?
quelle taille l'alésage de la broche? c'est du cône morse 1 ou 2 ?
Tu parles de pinces, c'est quel type? ER ?
quel diamètre maxi dans cette broche?
Merci.



[midodiy]

C’est de la vraie fonte.

M

Projet Posté dans la discussion 'Affûteuse U2 - Poupée orientable'

21 Fev 2025

c'est un modèle U2 ou autre, peux-tu me dire si c'est un cône morse (2, 3 ou 4) ?
As-tu reçu des pinces avec ou est-ce nu ?
Dernière question, sans vouloir abuser, quel est le diamètre du gros trou lisse ?

C'est un modèle u2, il semble qu'il existe un modele u3...
Pas de pince avec, on les trouve séparément ou en lot. Tape sur ali "pince u2', au detail 8€. Je possede un jeu de W20, j'ai essayé. Le cone semble bon mais la w20 est trop courte, je vais voir si je modifie ou si j'inverti...
Le diamètre du gros trou lisse est de 25mm.
